Istruzioni di cablaggio per il filtro di isolamento
Nelle applicazioni pratiche delle linee elettriche, sulle linee elettriche vengono comunemente installati carichi significativi come stabilizzatori di tensione, convertitori di frequenza, servosistemi, motori ad alta potenza, condensatori di grande capacità e unità UPS. Questi carichi mostrano effetti di assorbimento pronunciati sui segnali ad alta frequenza nei vettori delle linee elettriche a banda larga. Per prevenire il degrado delle prestazioni dei trasportatori di linee elettriche, si consiglia vivamente di installare filtri di isolamento dedicati sulle linee elettriche per bloccare le interferenze provenienti da fonti di carico, ottenendo così prestazioni di comunicazione ottimali per i sistemi di trasportatori di linee elettriche.
Metodo di cablaggio per il filtro di isolamento:
1.Lato alimentazione: L'ingresso (LINE) del filtro di isolamento sul lato alimentazione è collegato all'ingresso di alimentazione, mentre la sua uscita (LOAD) è collegata all'uscita (LOAD) del filtro di isolamento sul lato carico. Una portante a banda larga è collegata in parallelo all'uscita (LOAD) del filtro di isolamento.
2.Lato carico: l'uscita (LOAD) del filtro di isolamento sul lato carico è collegata all'ingresso dell'alimentatore, mentre il suo ingresso (LINE) è collegato all'apparecchiatura di carico. Una portante a banda larga è collegata in parallelo all'uscita (LOAD) del filtro di isolamento.

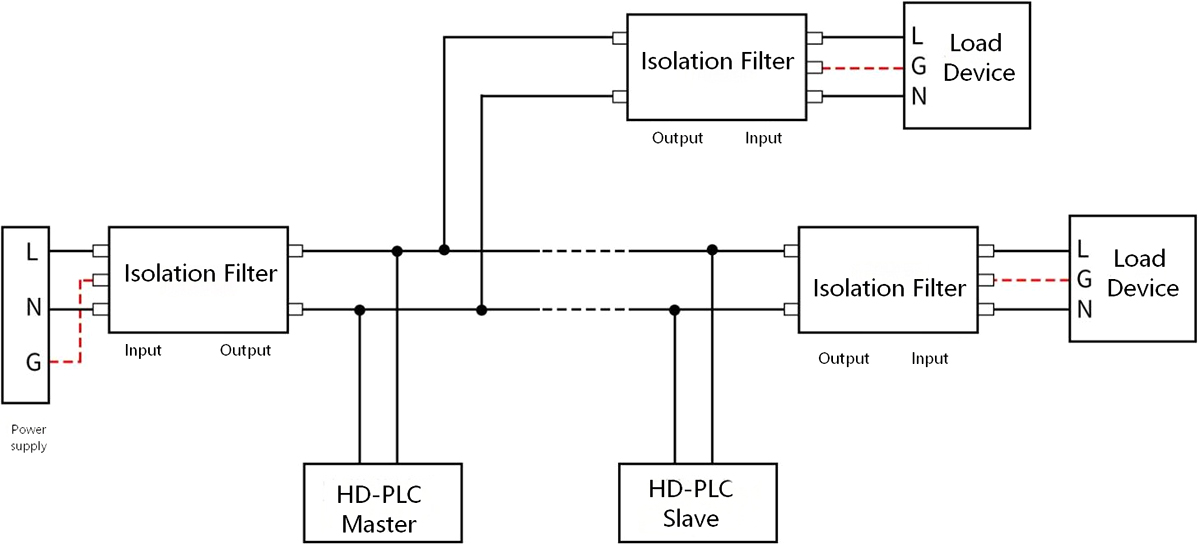

Di seguito è riportato lo schema elettrico del filtro di isolamento monofase:

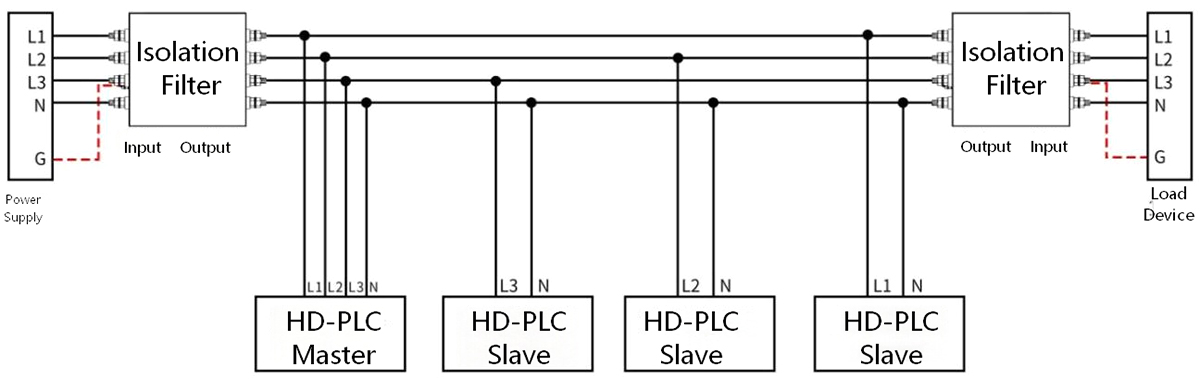

Di seguito è riportato lo schema elettrico per un filtro isolato trifase a quattro fili:

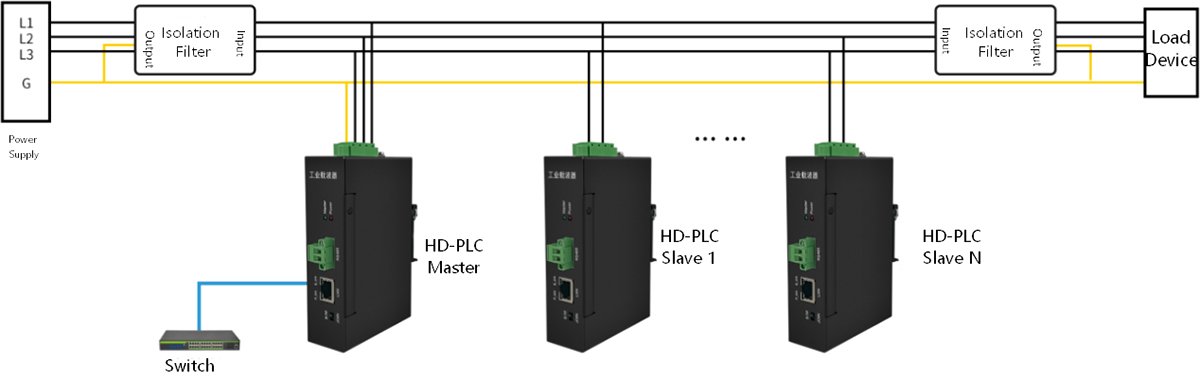

Di seguito è riportato lo schema elettrico del filtro di isolamento dedicato del convertitore di frequenza:
Le questioni necessitano di attenzione:
1. Il filtro di isolamento è un filtro di isolamento dell'alimentatore dedicato progettato per l'uso con le linee portanti. Non sostituire mai i filtri di alimentazione commerciali con i filtri di isolamento dedicati destinati ai trasportatori di linee elettriche.
2. Quando si installano i filtri isolanti, è necessario distinguere attentamente la direzione di installazione. Per i filtri lato alimentazione, la corrente scorre dall'ingresso all'uscita, mentre per i filtri lato carico fluisce dall'uscita all'ingresso. È particolarmente importante notare che il senso di installazione dei filtri lato carico è inverso rispetto a quello dei filtri lato alimentazione.
3. Il filtro di isolamento è collegato in serie sulla linea di alimentazione, mentre la portante a banda larga è collegata in parallelo alla linea di alimentazione all'estremità di uscita del filtro di isolamento. Non devono essere installati filtri di isolamento sulle linee elettriche tra diversi operatori a banda larga all'interno della stessa rete.
4. Il filtro di isolamento deve essere installato il più vicino possibile sia al lato di alimentazione che al lato di carico per filtrare efficacemente le interferenze elettromagnetiche che si intromettono lungo le linee elettriche e si irradiano verso l'esterno.
5. Le linee di ingresso e uscita del filtro di isolamento devono mantenere una distanza adeguata tra loro. Evitare cablaggi paralleli o incrociati per evitare il degrado delle prestazioni di filtraggio.
6. Il filo di terra del filtro di isolamento non deve essere lasciato in stato flottante; deve essere collegato a un filo di terra o all'involucro metallico della scatola elettrica, è preferibile la lunghezza più breve possibile.
7. Tutti i carichi sul circuito portante devono essere dotati di filtri di isolamento per garantire che la comunicazione portante a banda larga funzioni su linee elettriche pulite.
8. Rischio di scossa elettrica: non utilizzare sotto tensione! Il filtro di isolamento è dotato di componenti di accumulo dell'energia e i rischi di tensione permangono entro 10 secondi dall'interruzione dell'alimentazione. Non toccare direttamente i collegamenti terminali subito dopo lo scollegamento dell'alimentazione.
ASY Electronics is China Custom HD-PLC Power Line Filter Suppliers and Industrial Grade Power Line Isolator Filter Manufacturers, a high-tech enterprise specializing in the industrial Internet of Things (IoT), dedicated to building a data-driven, highly collaborative, and future-oriented smart factory. With "data sensing" and "intelligent connectivity" as our core capabilities, we provide manufacturing enterprises with integrated solutions—from equipment condition monitoring and refined energy management to production process optimization—through our independently developed edge-layer hardware and data integration solutions. We empower enterprises to achieve digital and intelligent transformation. We offer PLC Band-pass Filter Solutions for sale.
Immaginate un tipico parco serbatoi durante un'operazione di riempimento a tarda notte. L'operatore segue la stessa routine che utilizza da anni: avviare la pompa, guardare l'indicatore di livello e attendere l'allarme automatico. Stasera, il trasmettitore di livello va fuori calibrazione, l&#...
READ MORECome funziona realmente la misurazione del flusso di massa termica A misuratore di portata massica del gas termico misura il gas rilevando la quantità di calore trasportata via quando le molecole di gas attraversano un elemento riscaldato. A differenza dei dispositivi a pressione differenziale o ...
READ MOREPerché la stabilità ambientale è un problema tecnico quotidiano, non una configurazione una tantum Le camere bianche, le aree di conservazione frigorifera, i magazzini farmaceutici e i laboratori di precisione condividono tutti una silenziosa vulnerabilità: la deriva delle condizioni. Un compressore va legg...
READ MOREI sistemi di comunicazione su linea elettrica (PLC) ad alta velocità sono ampiamente utilizzati nelle applicazioni IoT industriali per trasmettere grandi volumi di dati sulle linee elettriche esistenti. Tuttavia, le linee elettriche sono intrinsecamente rumorose a causa dei dispositivi di commutazione, dei motori e di altre apparecchiature industriali. An Filtro della linea di alimentazione HD-PLC è un componente fondamentale che attenua il rumore e migliora l'integrità del segnale, garantendo comunicazioni affidabili anche in ambienti industriali difficili.
| Parametro | Valore tipico | Impatto sull'integrità del segnale |
| Perdita di inserzione | ≤ 1 dB (1-30 MHz) | Attenuazione minima del segnale, mantiene la comunicazione ad alta velocità |
| Attenuazione del rumore EMI | > 40 dB (100 kHz – 30 MHz) | Riduce la corruzione dei dati causata dal rumore industriale |
| Corrispondenza di impedenza | 50Ω±5% | Previene le riflessioni del segnale, migliora l'integrità dei dati |
| Isolamento di tensione | Fino a 2500 V | Protegge i dispositivi PLC da sovratensioni e picchi |
Elettronica ASY , produttore leader di soluzioni PLC (Power Line Carrier) con sede in Cina, si integra Filtro della linea di alimentazione HD-PLCs in soluzioni complete di comunicazione IoT industriale. Grazie alle funzionalità hardware e di integrazione dei dati di livello edge, Elettronica ASY consente alle imprese di raggiungere connettività intelligente , gestione raffinata dell'energia, monitoraggio delle condizioni delle apparecchiature e ottimizzazione del processo di produzione. Incorporando filtri ad alte prestazioni, Elettronica ASY garantisce una comunicazione HD-PLC stabile e affidabile per le fabbriche intelligenti.
In sintesi, Filtri della linea di alimentazione HD-PLC svolgono un ruolo fondamentale nel migliorare l'integrità del segnale nei sistemi di comunicazione su linee elettriche ad alta velocità. Sopprimendo il rumore, riducendo le riflessioni, fornendo isolamento di tensione e mantenendo un throughput elevato, questi filtri consentono reti IoT industriali affidabili. Alle aziende piace Elettronica ASY sfruttare questi filtri come parte di soluzioni end-to-end, supportando la trasformazione digitale e intelligente nelle imprese manifatturiere.
