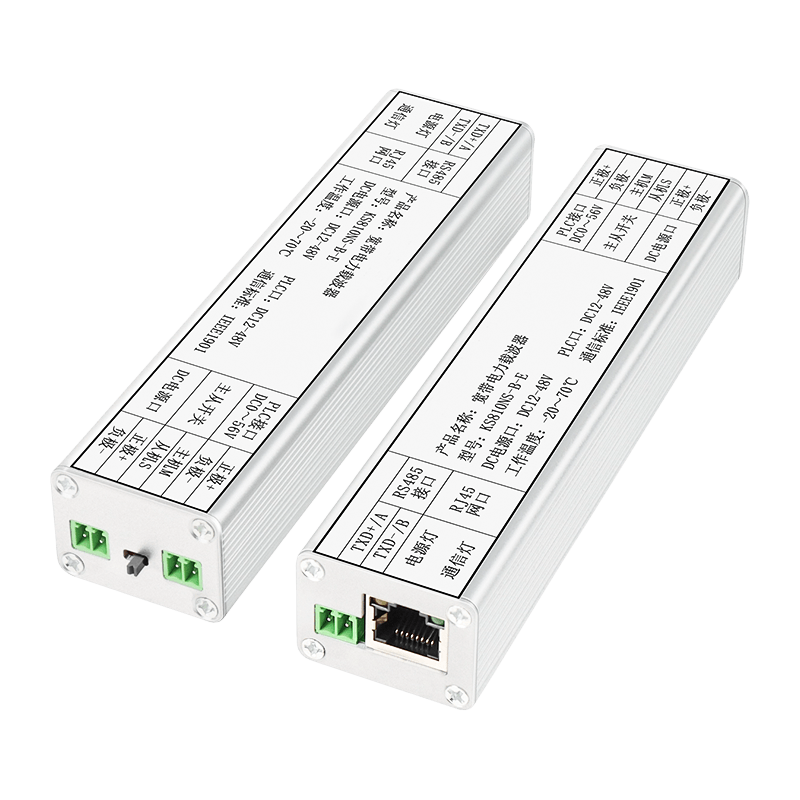

KS810NS

Comunicazione su linea elettrica a banda larga CC

Name: Comunicazione su linea elettrica a banda larga CC
Rating: 5 (99 reviews)

Il modulo portante KS810N è diviso in tipo DC KS810NS e tipo generale KS810NT, supporta la struttura topologica di rete bus, stella, albero e ibrida.

Il tipo DC KS810NS è adatto per la comunicazione portante DC12-48V su linee elettriche, in base alla linea elettrica con carico è divisa in due tipi di cablaggio, con carico e senza linea dedicata di carico.

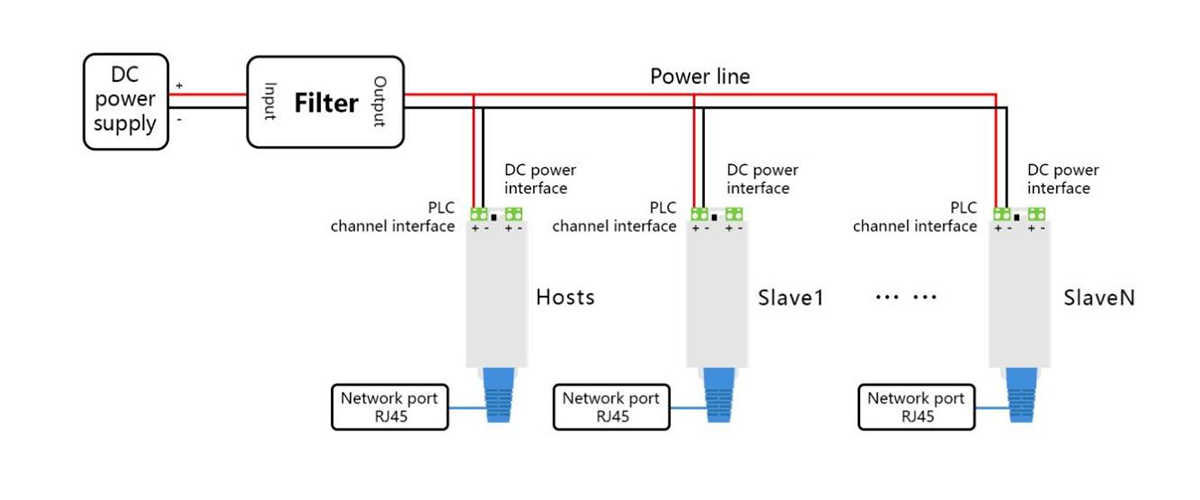

1. Linea di alimentazione DC tipo KS810NS con carico, deve essere utilizzata con filtro. La porta di alimentazione è sospesa e non collegata, la porta del canale PLC è collegata in parallelo alla linea di alimentazione DC, fare attenzione a distinguere tra poli positivi e negativi. Schema di cablaggio di riferimento:

Figura 1

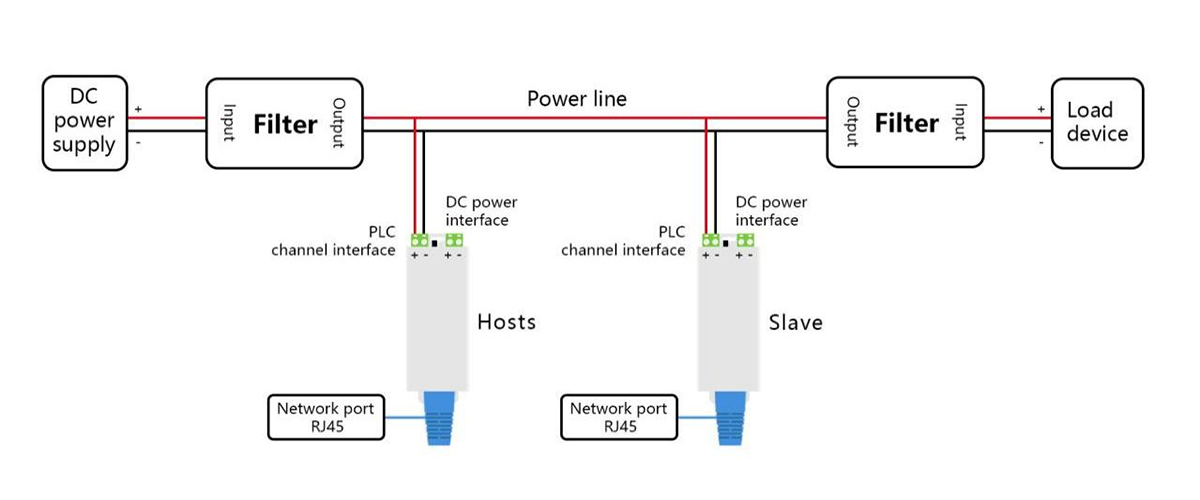

2. Le linee elettriche di tipo CC KS810NS senza carichi vanno su linee dedicate, la porta di alimentazione del ripiano sul lato di alimentazione è collegata a un alimentatore CC 12-48 V, l'altra porta di alimentazione del ripiano è sospesa e non collegata, le porte del canale di tutti i riduttori sono collegate in parallelo alla linea di alimentazione CC, fare attenzione a distinguere tra poli positivi e negativi. Schema di cablaggio di riferimento:

Figura 2

Dati tecnici

Classificazione	Indicatori tecnici
Alimentazione	CC 12-48 V
Porta segnale PLC	Tipo NS: DC12-48V	Tipo NT: CA 0-220 V o CC 0-400 V
	Qualsiasi cavo bipolare, linea elettrica, cavo con contatto scorrevole, cavi ad anello collettore
Tipo di modulazione	Tipo di modulazione OFDM
Frequenza portante	2～28 MHz
Larghezza di banda Ethernet	Autoadattamento 10M/100Mbps
Distanza di trasmissione	Le linee elettriche ordinarie sono di 500 metri, cavo coassiale 2 chilometri, relè di classe 10 fino a 3-5 chilometri
RS485	Supporta il contratto Modbus RTU, velocità di trasmissione configurabile da 1200 a 115200 bps
Ritardo dei dati	Entro 10 ms
Probabilità di perdita di pacchetti	Meno di 0,1‰
Consumo energetico complessivo	≤3W
Accordo tipo	TCP/IP, UDP, Profinet, Home Plug, Home PlugAV, Modbus-TCP, IEEE 802.3, IEEE 802.3U, IEEE 802.3ab, IEEE 1905.1, IEEE 1900, IEEE 1901 ecc
Metodo di crittografia	AES-128bit
Multicast	Supporta i protocolli multicast IGMP, il numero massimo di nodi è 128
Dimensioni esterne	Dimensioni: 1603526 mm （LLA） Peso: 250 g Installa: gancio per l'orecchio
Requisito ambientale	Temperatura operativa: -40 ℃ ~ 85 ℃ Umidità operativa: 20%-95% (senza condensa) Temperatura di conservazione: -40 ℃ ~ 85 ℃
Orario di lavoro	Di livello industriale, supporta il lavoro 7*24 ore su 24 in qualsiasi condizione atmosferica
