Panoramica del prodotto
Il sensore di temperatura wireless passivo è un sensore di temperatura passivo a canale singolo, ad alta precisione, composto da un sensore di temperatura, un dispositivo di modulazione e amplificazione del segnale, un circuito di controllo logico, un circuito di comunicazione wireless e un'antenna. Questo sensore di temperatura utilizza la tecnologia di estrazione dell'energia a induzione CT, che lo rende adatto alla maggior parte degli scenari di misurazione della temperatura con collegamenti di corrente appropriati. Non richiede alimentazione esterna o batteria, offrendo vantaggi significativi in termini di stabilità del prodotto e facilità di installazione rispetto ai sensori di temperatura alimentati esternamente che sono difficili da implementare e ai sensori alimentati a batteria che sono suscettibili all'impatto della temperatura ambiente sulla loro durata.

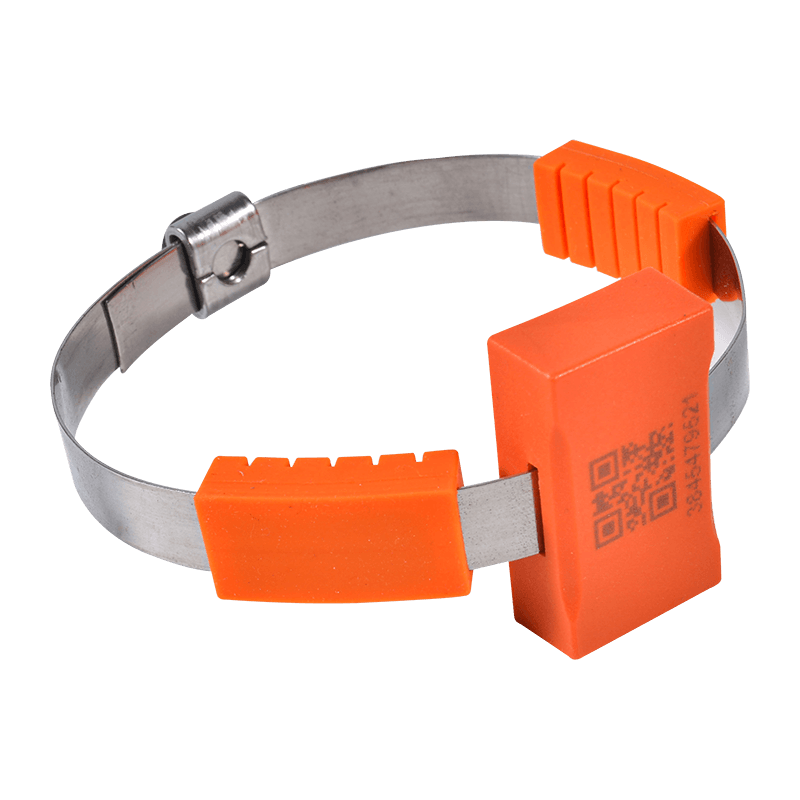

Questo sensore di temperatura è dotato di rilevamento della temperatura a canale singolo e utilizza un metodo di montaggio a strappo, che consente il contatto diretto con l'oggetto misurato per un'installazione facile e sicura. Utilizza una comunicazione wireless a bassissima potenza, trasmettendo i dati di temperatura raccolti a tre canali a un host di misurazione della temperatura wireless tramite una rete wireless. Il prodotto viene utilizzato principalmente in applicazioni quali quadri di comando a bassa tensione.
Introduzione alla funzione
| Funzioni principali | Introduzione alla funzione |
| Funzione di rilevamento della temperatura | Rilevamento in tempo reale della temperatura attuale della parte misurata |
| Funzione di autotest della tensione di alimentazione | Rilevamento in tempo reale del valore della tensione di alimentazione del sensore |
| L'energia viene prelevata dalla corrente indotta | Il sensore è alimentato mediante induzione elettromagnetica della corrente sul lato primario. |
| Nota: tutti i dati rilevati dai sensori vengono caricati sull'host di misurazione della temperatura wireless tramite trasmissione wireless. |
Principali parametri tecnici
| parametro | Intervallo di misurazione della temperatura: -40 ～ 150 ℃ |
| Precisione della misurazione: ±1℃ |
| Frequenza di campionamento della temperatura: 10~30 secondi (casuale) per impostazione predefinita |
| Frequenza wireless: 433 MHz |
| Distanza di trasmissione wireless: ≥ 350 metri (spazio aperto) |
| Potenza operativa: potenza induttiva, corrente indotta maggiore di 3 A |
| Corrente di avviamento: < 5A |
| Requisito del livello di tensione per la posizione di installazione del sensore: ≤ 220 KV |
| Requisito di corrente primaria per il luogo di installazione del sensore: ≤5000A (per correnti superiori a 5000A, contattare il personale tecnico del produttore per valutare le condizioni del sito). |
| Metodo di installazione: in bundle |
| Dimensioni del corpo principale: 24 mm * 22 mm * 10 mm |
| Installa Parte | Quadri rimovibili ad alta tensione: sbarre collettrici, contatti stazionari, collegamenti via cavo, ecc. Quadri di bassa tensione: terminali di uscita, terminali di ingresso e uscita dell'interruttore. Sbarre tubolari, sbarre in rame, terminali di sottostazioni, ecc. |
| Quadri fissi di alta tensione: sbarre collettrici, sezionatori, collegamenti in cavo, ecc. |
| Quadri di bassa tensione: ingresso interruttore, uscita, uscita cavo, ecc. |
| Installaation steps |  Passaggio 1: stimare la lunghezza del luogo di installazione e inserire la lunghezza appropriata attraverso il modulo; inserire la piastra di raccolta dell'energia e il silicone morbido nel sensore (con il lato ondulato del silicone morbido rivolto verso il basso, allineato con la posizione di rilevamento della temperatura). |
| Passaggio 2: avvolgere il modulo attorno alla fonte di alimentazione (percorso di corrente principale) in modo che il punto di misurazione della temperatura sia a contatto con la parte da misurare e serrare le piastre in lega su entrambi i lati; quindi sovrapporre le due estremità sotto le clip. Stringere le viti con una chiave a brugola. |
