Caratteristiche
● Utilizzando un chip sensore di flusso del sistema microelettromeccanico (MEMS), uno shunt di bypass e una valvola proporzionale elettromagnetica.
● Le valvole proporzionali elettromagnetiche sono caratterizzate da lunga durata ed elevata sensibilità.
● Stabilità del punto zero del sensore.
● Ha un'elevata precisione e una buona ripetibilità all'interno del suo intervallo di misurazione.
● Tempi di risposta rapidi.
● Interfaccia meccanica standard, facile da installare.
● Uscita di comunicazione RS485, protocollo standard MODBUS RTU.
● Il display LCD visualizza le portate istantanee e cumulative, offrendo un'esperienza di lettura chiara e intuitiva. Le portate possono essere controllate tramite l'input del pulsante e le portate controllate e in tempo reale vengono visualizzate direttamente sullo schermo LCD.
● La configurazione standard include il controllo di ingresso/uscita 4-20 mA.
● Controllo ingresso/uscita personalizzabile da 0-5 V o 0-10 V
Introduzione al prodotto

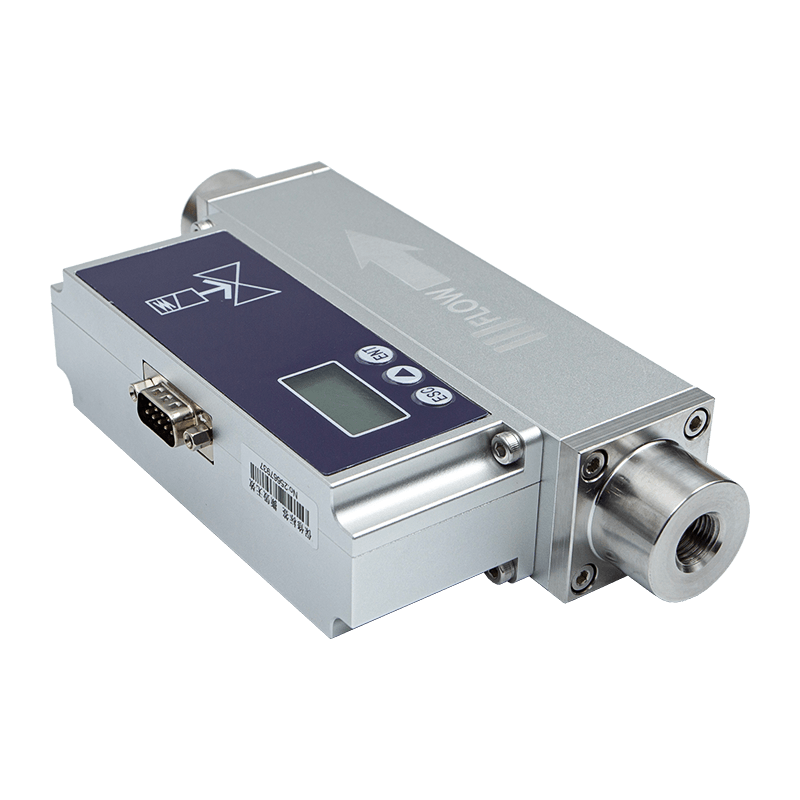

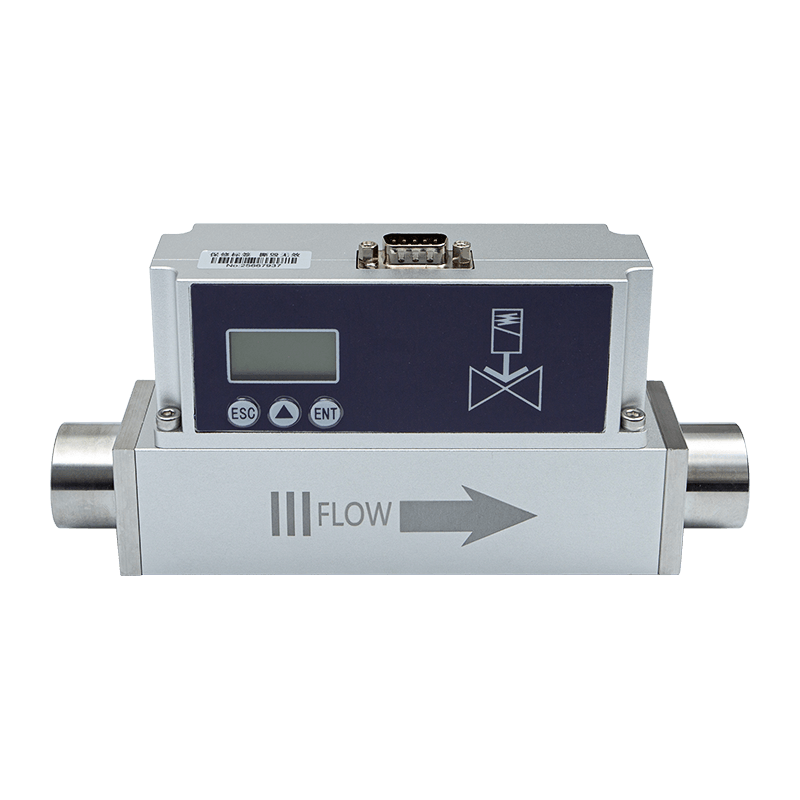

Il misuratore di portata massica di gas termico controllato da valvola proporzionale AI-FC è un sensore di flusso di gas termico con controllo di flusso con valvola proporzionale progettato e sviluppato utilizzando un chip di rilevamento del flusso del sistema microelettromeccanico avanzato (MEMS). Combina la tecnologia di elaborazione del segnale digitale e gli algoritmi di controllo del flusso per ottenere un controllo preciso e un'elaborazione intelligente della portata di vari gas.
I misuratori di portata controllati da valvola proporzionale sono caratterizzati da elevata precisione e forti capacità anti-interferenza. Il fluido di bypass nel distributore è in uno stato di flusso laminare, che rende la misurazione e il controllo più stabili e accurati, rendendolo adatto alla misurazione e al controllo del processo di vari gas puliti a piccolo flusso.
Parametri tecnici
| alimentatore funzionante | CC 24 V/12 W |
| Precisione (%) | Precisione di controllo: ±1,0% SP, Precisione di misurazione: 1% fs |
| Rapporto tra range di controllo e misurazione | 1:100 |
| Tipo di valvola | Tipo normalmente chiuso |
| Temperatura operativa | -10~55℃ |
| umidità | <95%RH (senza gelo, senza ghiaccio, senza condensa) |
| Specifiche del flusso | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Intervallo di pressione di esercizio | Misurazione: 0-1,5 MPa Controllo: 10SCCM-30SPLM Pressione: 0,1-1,0 MPa Pressione 100 SPLM: 0,1-0,65 MPa Pressione 300 SPLM: 0,1-0,5 MPa |
| Tempo tipico di risposta del controllo | Meno di 1,5 secondi (T90) |
| Misurare il tempo di risposta | <50 ms |
| Metodo di uscita | 4-20 mA (1-5 V), 0-5 V e 0-10 V possono essere personalizzati. |
| Metodi di comunicazione | RS485 (protocollo Modbus RS485) |
| Metodo di controllo | È possibile personalizzare il funzionamento dei pulsanti, Modbus, 4-20 mA (1-5 V), 0-5 V e 0-10 V. |
| Collegamento meccanico | Filettature interne G1/4, PT1/2; altri thread possono essere personalizzati. |
| Livello di protezione | IP40 |
sono stati misurati a 25 ℃, 101,32 kPa e in aria secca.
Altre caratteristiche
| Condizioni di temperatura standard selezionabili | 0°, 20°, 25°, regolabile dall'utente, il valore predefinito è 25° |
| Tipo di gas selezionabile | Aria, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Differenza di pressione operativa normale | 0,1-0,8 MPa, portata <= 30 SLM 0,1 MPA-0,6 MPA 30 SLM < Specifiche della portata <= 100 SLM 0,1 MPa -0,4 MPa 100 SLM < Specifiche di flusso < 300 SLM |
| Differenza di pressione di esercizio non convenzionale | Consulenza personalizzata disponibile |
