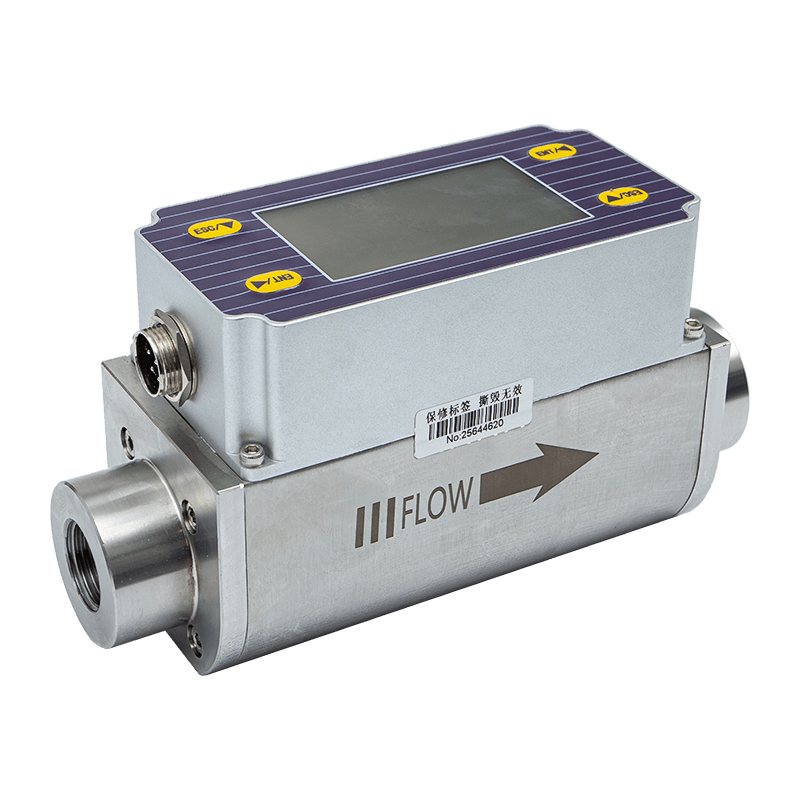

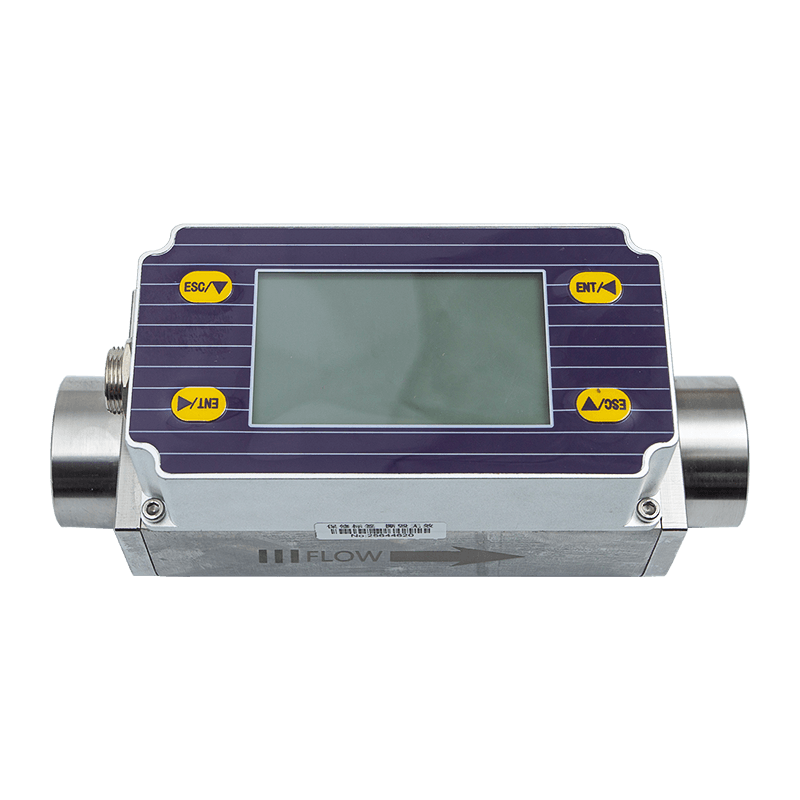

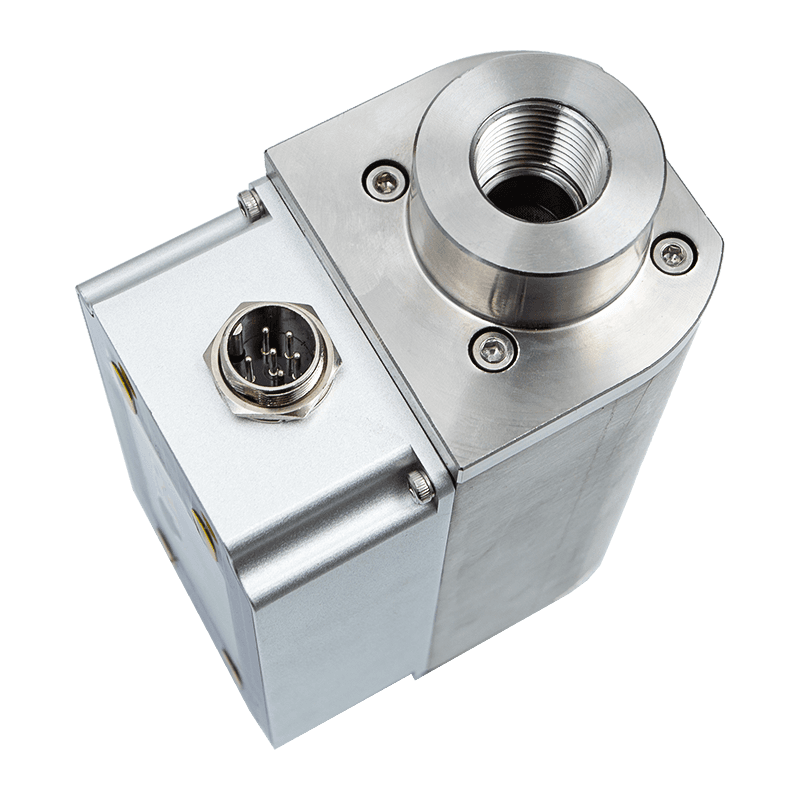

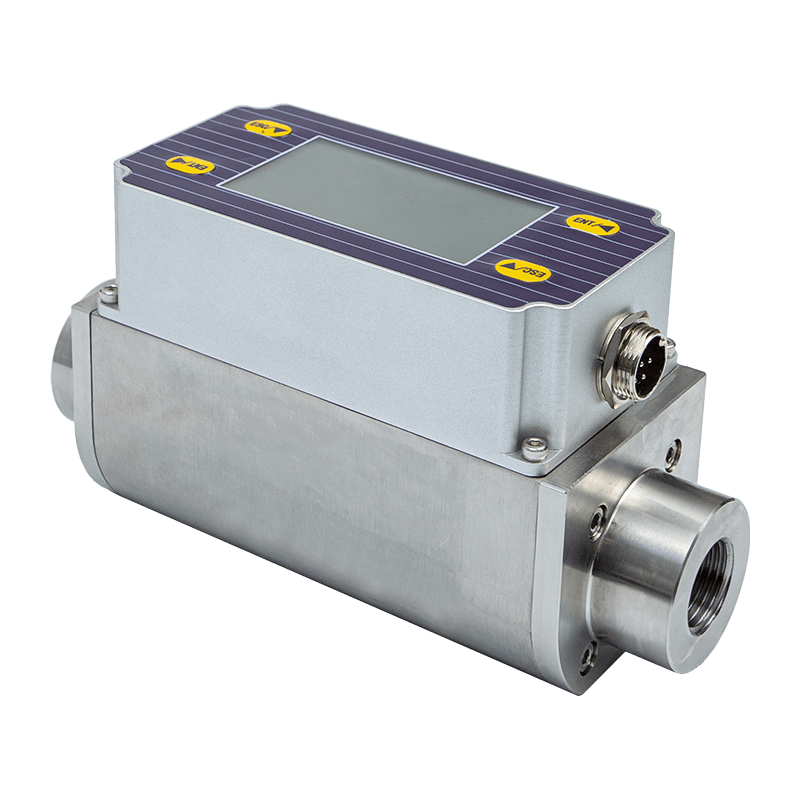

Principio di misurazione
I misuratori di portata massica di gas termico sono progettati in base al principio della diffusione termica. Questi strumenti utilizzano un metodo a differenza di temperatura costante per misurare con precisione i gas. Offrono vantaggi quali dimensioni ridotte, elevato grado di digitalizzazione, facilità di installazione e misurazione accurata.
La sezione del sensore è composta da due sensori di temperatura con resistenza al platino di grado di riferimento. Durante il funzionamento, un sensore misura continuamente la temperatura del fluido T1 ; l'altro sensore si autoriscalda ad una temperatura superiore alla temperatura media T2 e viene utilizzato per rilevare la portata del fluido, chiamato sensore di velocità. La temperatura ΔT = T2 - T1 , dove T2 > T1 . Quando il fluido scorre, le molecole di gas entrano in collisione con il sensore e portano via calore da T2, provocando un abbassamento della temperatura di T2. Per mantenere costante ΔT è necessario aumentare la corrente di alimentazione a T2. Una portata del gas più veloce comporta una maggiore dissipazione del calore. Esiste una relazione funzionale fissa tra la portata del gas e l'aumento di calore; questo è il principio della differenza di temperatura costante.
Tra questi ρ g , peso specifico del fluido (relativo alla densità)
V — Velocità del flusso
K — Coefficiente di equilibrio
Q — Capacità di riscaldamento (relativa al calore specifico e alla struttura)
ΔT: differenza di temperatura
Poiché la temperatura del sensore è sempre automaticamente e costantemente superiore alla temperatura media (ambiente) di circa 30 °C, il misuratore di portata termico del gas in linea di principio non necessita di compensazione della temperatura.
Il misuratore di portata massica del gas termico è adatto per temperature dei fluidi comprese tra -40 e 220 ℃.
(1) Il peso specifico e la densità del fluido sono correlati.
In cui ρ g — la densità del mezzo in condizioni operative (kg/m3)
ρn — Densità del mezzo in condizioni standard ( 101.325 kPa , 20 ℃) ( kg/m3 )
P — Pressione di esercizio (kPa)
T — Temperatura di esercizio (°C)
dalle equazioni (1) e (2) sono state determinate le relazioni funzionali tra velocità del flusso, pressione operativa, densità del gas e temperatura operativa.
Il misuratore di portata massica termica differenziale termostatica non è influenzato né dalla temperatura né dalla pressione. È un vero misuratore di portata massico diretto, che elimina la necessità per gli utenti di correggere la pressione e la temperatura.
I misuratori di portata massica per gas termici presentano i seguenti vantaggi tecnici:
● Un vero misuratore di portata massica non richiede compensazione di temperatura o pressione per la misurazione del flusso di gas, il che lo rende comodo e preciso. Può ottenere la portata massica o la portata volumetrica standard del gas.
● Con un ampio intervallo di misurazione, può misurare portate di gas da 100 Nm/s a 0,5 Nm/s e può essere utilizzato per il rilevamento di perdite di gas.
● Ha una buona resistenza agli urti e una lunga durata. Il sensore non ha parti mobili o componenti di rilevamento della pressione, quindi non è influenzato dalle vibrazioni sulla precisione della misurazione.
● L'installazione e la manutenzione sono semplici. L'installazione e la manutenzione possono essere effettuate senza interrompere la produzione, purché le condizioni del sito lo consentano. (Personalizzazione speciale richiesta)
● Progettazione digitale. La misurazione complessiva del circuito digitale garantisce misurazioni accurate e una manutenzione conveniente.
● Utilizzando la comunicazione RS-485, è possibile ottenere l'automazione e l'integrazione della fabbrica.
