Caratteristiche
● Prestazioni affidabili, sicure e facili da usare
● Dispone di protezione da cortocircuito e protezione da inversione di polarità.
● Può misurare la pressione relativa, la pressione assoluta e la pressione di riferimento della tenuta.
● Requisiti di progettazione di ExiaⅡCT6 conformi allo standard nazionale GB3836.4
Aree di applicazione
● Industrie petrolifere, chimiche ed energetiche
● Approvvigionamento idrico urbano ed esplorazione idrologica
● Accessori per attrezzature, idraulica e altre industrie
Il trasmettitore di pressione piezoresistivo universale AI-TE è un trasmettitore di pressione piezoresistivo sviluppato e prodotto dalla nostra azienda. Può regolare l'uscita del punto zero e del fondo scala. Utilizza un sensore di pressione piezoresistivo con elevata stabilità e affidabilità, nonché un circuito specifico del trasmettitore ad alte prestazioni, che si traduce in prestazioni complessive stabili e affidabili.
I prodotti sono stati ampiamente utilizzati nel rilevamento e nel controllo della pressione dei fluidi in settori quali petrolio, chimica, energia, idrologia e geologia.

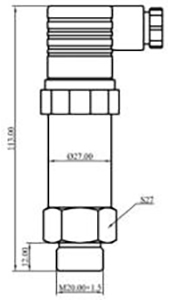

Struttura esterna: (unità: mm)
 |  |

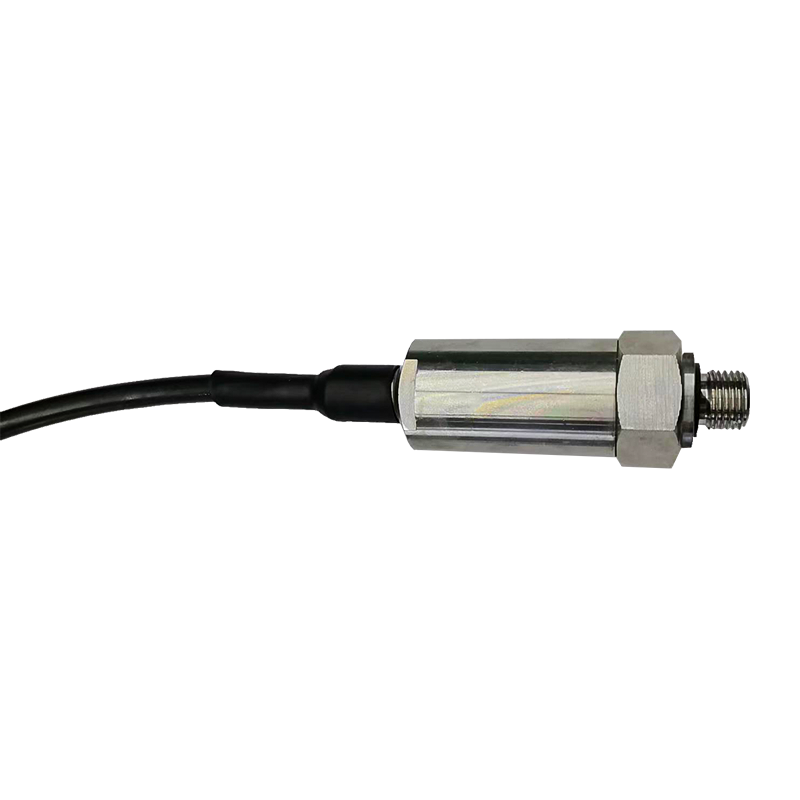

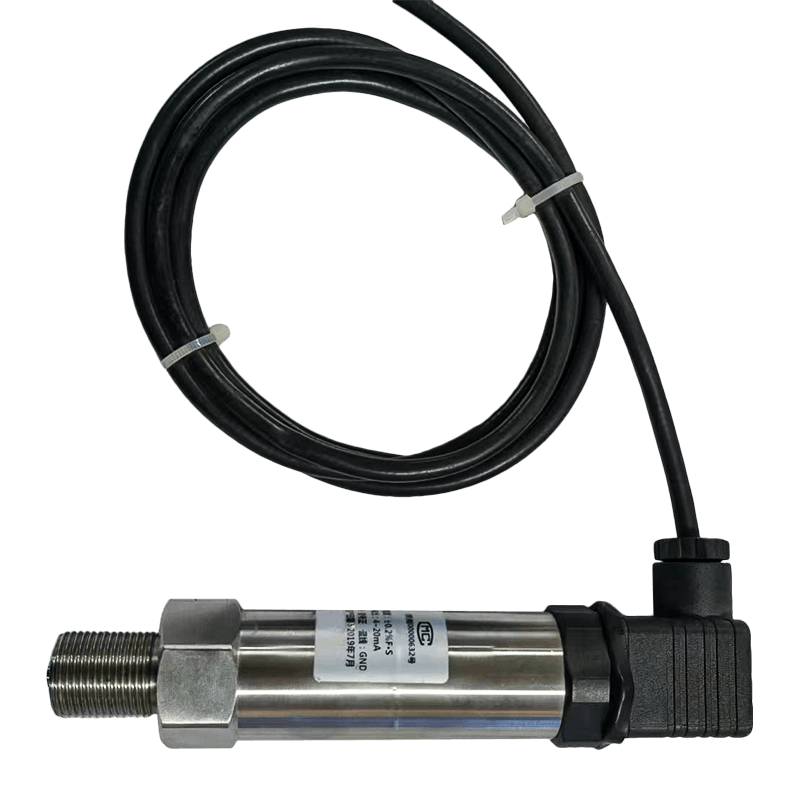

| Tipo Hirschmann | Tipo di cavo |
Parametri tecnici:
| Parametri di pressione |
| Gamma | -0,1 MPa⋯0MPa~0,01 MPa⋯100MPa |
| Sovraccarico | 2 volte la pressione di fondo scala o 110 MPa (a seconda di quale sia inferiore) |
| Tipo di stress | Pressione relativa, pressione assoluta, pressione relativa sigillata |
| Parametri elettrici |
| Tipo di uscita | Tipo attuale | Tipo di tensione |
| Alimentazione | 9~30 V CC | 12~30 V CC |
| Segnale di uscita | 4mA~20mA CC (sistema a due fili) | 0/1 V~5/10 V CC (sistema a tre fili) |
| Resistenza di carico | ≤（U-9）/0,02 | ≥10k |
| Resistenza di isolamento | 100 MΩ, 100 V CC |
| Parametri strutturali |
| Recinto | Acciaio inossidabile |
| Sensore | Acciaio inossidabile 316L |
| Anello di tenuta | Gomma fluorurata |
| Cavo | Cavo speciale in polietilene ∅7,5 mm |
| Livello di protezione | IP65 (tipo plug-in) | IP68 (tipo di cavo) |
| Condizioni ambientali |
| Idoneità ai media | Vari fluidi che non corrodono l'acciaio inossidabile 316L e la gomma fluorurata |
| Temperatura di compensazione | Da -10 ℃ a 80 ℃ |
| Temperatura operativa | -30℃~80℃ |
| Temperatura di conservazione | -40℃~125℃ |
| Indicatori di prestazione |
| Precisione | ±0,25% FS (tipico) | ±0,5%FS (massimo) |
| Coefficiente di temperatura del punto zero | 0,03%FS/℃ (≤100kPa); 0,02%FS/℃ (>100kPa) |
| Coefficiente di temperatura a fondo scala | 0,03%FS/℃ (≤100kPa); 0,02%FS/℃ (>100kPa) |
| Stabilità a lungo termine | ±0,3%FS/anno (massimo) |
