Caratteristiche
● Ampio campo di misura, da -0,1 MPa a 100 MPa.
● Struttura interamente in acciaio inossidabile, vari tipi di interfacce di pressione.
● Prestazioni affidabili, sicure e facili da usare.
● Vari tipi di segnali di uscita.
● La protezione da inversione di polarità e la protezione da sovracorrente e sovratensione istantanea soddisfano i requisiti di protezione EMI.
● I prodotti antideflagranti a sicurezza intrinseca soddisfano i requisiti di progettazione dello standard GB3836.4.
● I prodotti antideflagranti soddisfano i requisiti di progettazione della norma nazionale GB3836.2.
Panoramica del prodotto

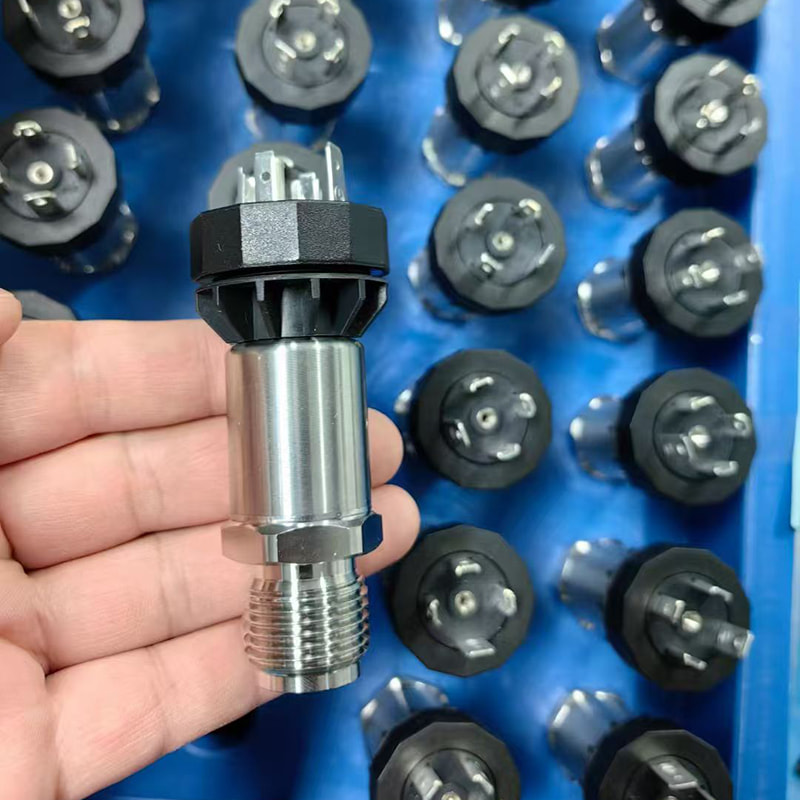

Il trasmettitore di pressione AI-TH Hirschmann utilizza un sensore di pressione OEM piezoresistivo con diaframma in acciaio inossidabile come elemento di misurazione del segnale. Viene sottoposto a test computerizzati automatizzati e utilizza la tecnologia di rifinitura laser per la compensazione del punto zero e delle prestazioni della temperatura in un ampio intervallo di temperature. Il circuito di elaborazione del segnale, situato all'interno di un alloggiamento in acciaio inossidabile, converte il segnale del sensore in un segnale di uscita standard. L'intero prodotto è stato sottoposto a test rigorosi e screening dell'invecchiamento di componenti, prodotti semilavorati e prodotti finiti, garantendo prestazioni stabili e affidabili.
Con la sua eccellente affidabilità, flessibilità e versatilità, questo prodotto è ampiamente utilizzato per la misurazione e il controllo della pressione in processi industriali come quelli petroliferi, chimici, metallurgici, energetici e del livello dell'acqua.

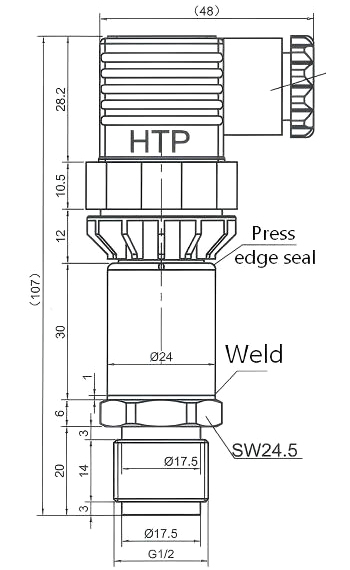

Struttura esterna: (unità: mm)
Questa immagine è solo di riferimento; prevarrà il prodotto reale. Le interfacce di pressione possono essere personalizzate.
Parametri tecnici:
| Gamma | -0.1M p·a ▪ƒ 0MPa～0.01MPa ▪ƒ 100MPa |
| Sovraccarico | 2 volte la pressione di fondo scala o 110 MPa (a seconda di quale sia inferiore) |
| Tipo di stress | Tipo con pressione relativa, pressione assoluta o pressione relativa sigillata |
| Precisione | ±0,5%FS |
| Stabilità a lungo termine | Massimo ±0,3%FS/anno |
| Coefficiente di temperatura del punto zero | 0,03%FS/℃(≤100kPa); 0,02%FS/℃(>100kPa) |
| Coefficiente di temperatura a fondo scala | 0,03%FS/℃(≤100kPa); 0,02%FS/℃(>100kPa) |
| Temperatura di compensazione | -10℃~80℃ |
| Temperatura operativa | -30℃~80℃, tipo a sicurezza intrinseca -10℃~60℃ |
| Temperatura di conservazione | -40℃~125℃ |
| Tipo di uscita | Tipo di corrente (sistema a due fili) | Tipo di tensione (sistema a tre fili) |
| Alimentazione | 10~30 VCC | 10~30 VCC |
| Segnale di uscita | 4 mA~20 mA CC | 0/1~5/10 VCC |
| Resistenza di isolamento | 100 MΩ, 100 V CC |
| Protezione della custodia | IP65 (tipo plug-in) |
| Collegamento elettrico | Hessmann |
| Collegamento di pressione | Filettatura esterna G1/2 (personalizzabile su richiesta) |
