Caratteristiche
● Progettato interamente in acciaio inossidabile 316L, con grado di protezione IP68.
● La sonda ha funzioni quali prevenire la sedimentazione, prevenire lesioni causate da oggetti appuntiti e prevenire la crescita di organismi marini.
● Uscita digitale RS485.
● Correzione e compensazione di precisione nell'intero intervallo di temperature, con una precisione di progettazione massima dello 0,1% FS.
● Soddisfa i requisiti ambientali EMC.
Aree di applicazione
● Navigazione, tutela dell'acqua e idrologia, misurazione del livello dei serbatoi dell'acqua.
● Monitoraggio marino, monitoraggio del livello dei fiumi e delle acque sotterranee.
● Monitoraggio dell'approvvigionamento idrico urbano e delle acque reflue stradali urbane.
● Monitoraggio della profondità dei liquidi in settori quali quello petrolchimico e dell'energia.
Panoramica del prodotto

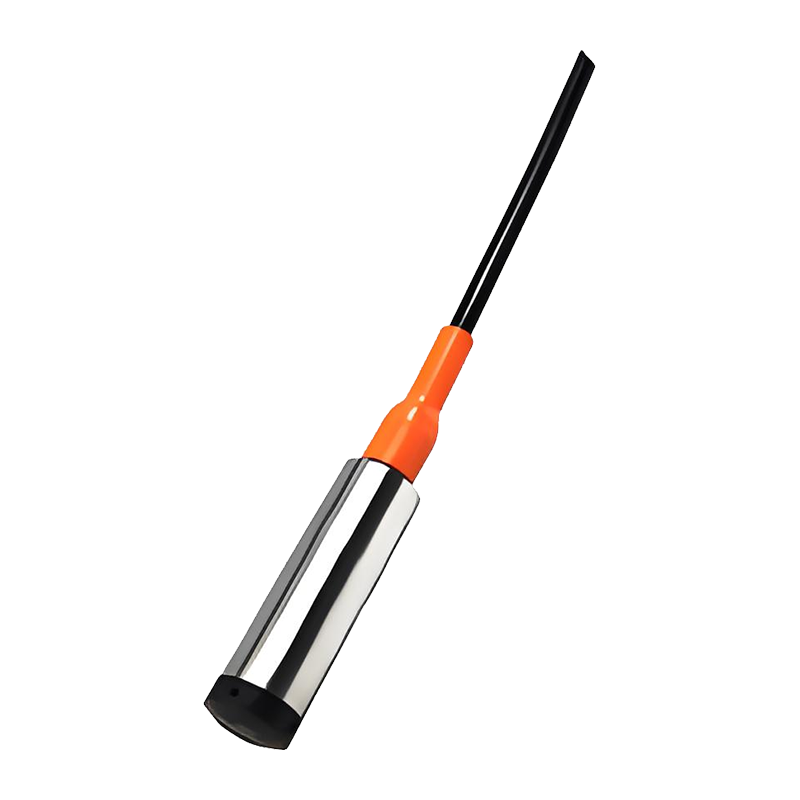

Il trasmettitore di livello sommergibile intelligente AI-LF è una nuova generazione di prodotti intelligenti che utilizza un sensore di pressione al silicio diffuso ad alte prestazioni come elemento di misura. Presenta una correzione e una compensazione precise per le caratteristiche di pressione e temperatura intrinseche del sensore e trasmette segnali di livello tramite un'interfaccia digitale RS485 Modbus RTU.
Questo trasmettitore di livello è progettato e sviluppato in conformità con gli standard e le specifiche nazionali come prodotti marini, standard antideflagranti, GJB150, GB/T2423 e JJG860. Viene inoltre prodotto e ispezionato secondo i requisiti del sistema di gestione della qualità ISO9001:2015 e gli standard aziendali. Questo prodotto è stato sottoposto a verifica a lungo termine, dimostrando un funzionamento dei dati stabile e affidabile. È adatto per ambienti difficili con forti interferenze e possiede la capacità di resistere a forti interferenze del segnale elettromagnetico.

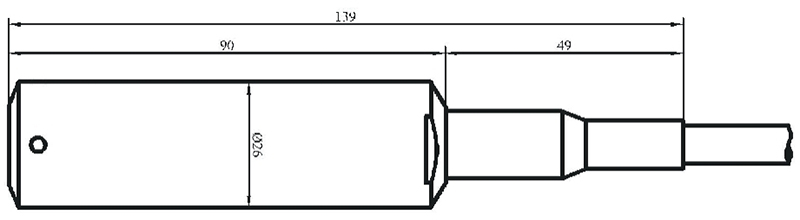

Struttura esterna: (unità: mm)
Parametri tecnici:
| Parametri di pressione |
| Gamma | 0 mH2O～1 mH2O…200 mH2O |
| Sovraccarico | 2 volte la pressione di fondo scala, 5 volte la sovrapressione per 5 mH2O e inferiori. |
| Parametri elettrici |
| Alimentazione | 10 V ~ 28 V CC |
| Segnale di uscita | Uscita protocollo Modbus RS485 |
| Capacità di carico | È possibile collegare fino a 99 trasmettitori tramite il bus RS485. |
| Resistenza di isolamento | 100 MΩ, 50 V CC |
| Parametri strutturali |
| Recinto | Acciaio inossidabile |
| Sensore | Acciaio inossidabile 316L |
| Anello di tenuta | Gomma fluorurata |
| Cavo | Cavo speciale in polietilene ∅ 7,5 mm |
| Livello di protezione | IP68 |
| Condizioni ambientali |
| Idoneità ai media | Vari fluidi che non corrodono l'acciaio inossidabile 316L e la gomma fluorurata |
| Temperatura di compensazione | -10℃~80℃ |
| Temperatura operativa | -20℃~85℃ |
| Temperatura di conservazione | -40℃~125℃ |
| Indicatori di prestazione |
| Precisione | ±0,1%FS (minimo) | ±0,5%FS (massimo) |
| Coefficiente di temperatura del punto zero | ±0,05%FS/℃ (≤5 mH2O) | ±0,02%FS/℃ (>5 mH2O) |
| Coefficiente di temperatura a fondo scala | ±0,05%FS/℃ (≤5 mH2O) | ±0,05%FS/℃ (>5 mH2O) |
| Stabilità a lungo termine | ±0,3%FS/anno (massimo) |
