Caratteristiche
Campo di misura: -0.1MPa...0MPa~0.01MPa...100MPa.
Con il display viene mostrato il valore della pressione in tempo reale.
La calibrazione del punto zero e del fondo scala sono convenienti.
Protezione da inversione di polarità e protezione dalla limitazione di corrente.
Resistente ai fulmini e agli shock di pressione.
Alta precisione, alta stabilità e alta affidabilità.
Aree di applicazione
Controllo dei processi industriali
Misurazione idraulica
Misurazione della pressione in vari ambienti difficili
Panoramica del prodotto

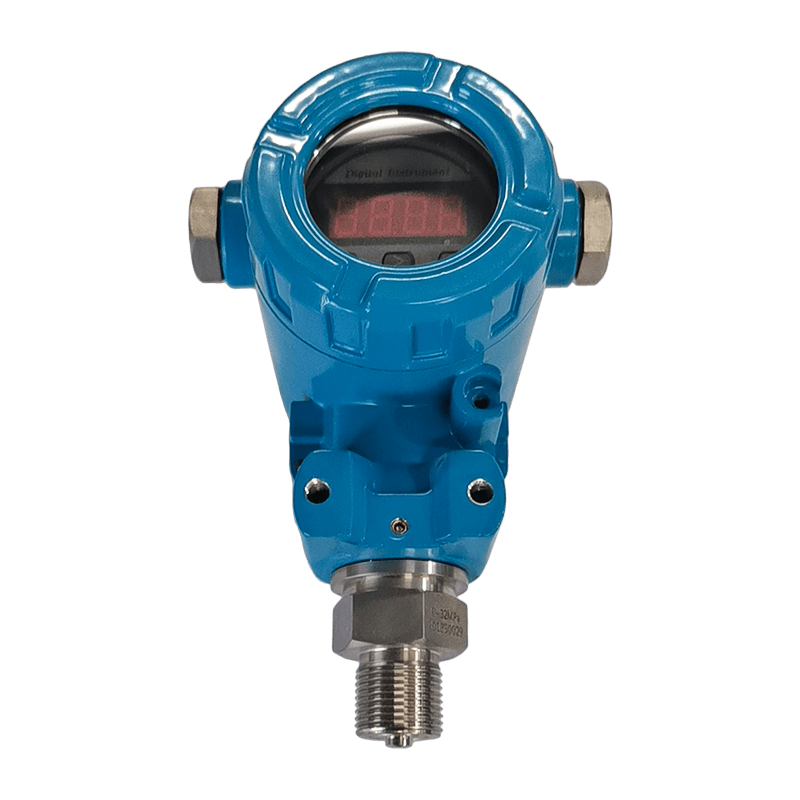

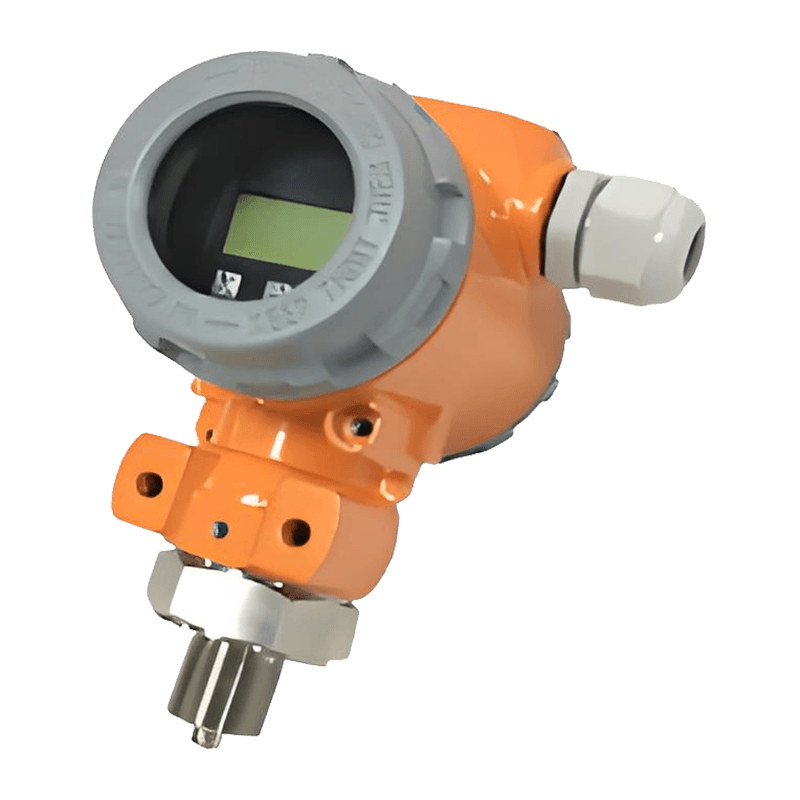

Il trasmettitore di pressione AI-TD con display digitale antideflagrante utilizza un sensore di pressione in silicio con diaframma in acciaio inossidabile come elemento di misurazione del segnale e impiega un circuito IC dedicato per la compensazione del punto zero e delle prestazioni di temperatura su un ampio intervallo di temperature. Questo trasmettitore di pressione è dotato di display digitale LCD ed è certificato a prova di esplosione.
Questo prodotto viene utilizzato per la misurazione della pressione in processi industriali quali petrolio, prodotti chimici, metallurgia, energia e idrologia.

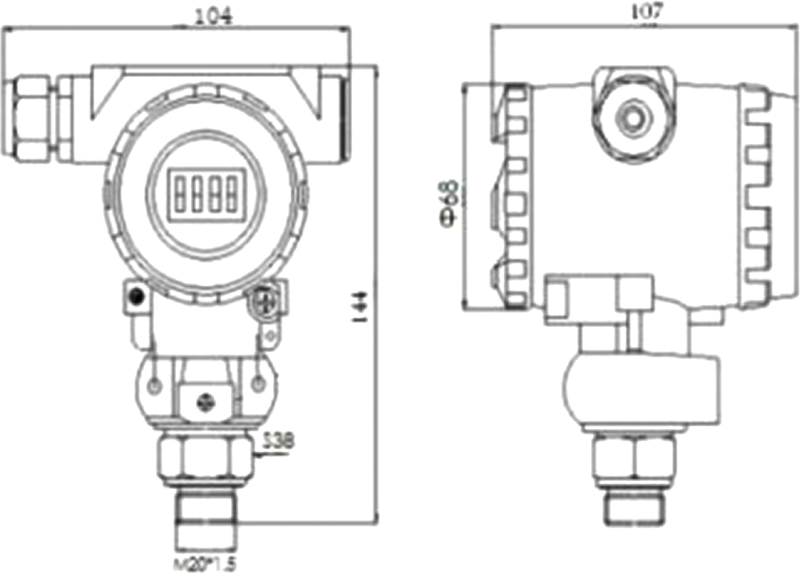

Struttura esterna: (unità: mm)
Questa immagine è solo di riferimento; prevarrà il prodotto reale. Le interfacce di pressione possono essere personalizzate.
Parametri tecnici:
| Parametri di pressione |
| Gamma | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Sovraccarico | 2 volte il fondo scala o 110 MPa (a seconda di quale sia inferiore) |
| Tipo di pressione | Pressione relativa, pressione assoluta, pressione relativa sigillata |
| Parametri elettrici |
| Alimentazione | 12~32 V CC |
| Segnale di uscita | 4 mA~20 mA CC (sistema a due fili) |
| Resistenza di carico | ≤ (U-12) /0,02Ω |
| Parametri strutturali |
| Recinto | Custodia in alluminio pressofuso antideflagrante |
| Sensore | Acciaio inossidabile 316L |
| Anello di tenuta | Gomma fluorurata |
| Livello di protezione | IP65 |
| Condizioni ambientali |
| Idoneità ai media | Vari fluidi che non corrodono l'acciaio inossidabile 316L e la gomma fluorurata |
| Temperatura di compensazione | -10℃~80℃ |
| temperatura media | -30℃~80℃ (tipo di display LCD: -20℃~80℃) |
| Temperatura di conservazione | -40℃~125℃ (tipo di display LCD: -20℃~80℃) |
| Indicatori di prestazione |
| Precisione | ≤±0,1%FS (minimo) | ≤±0,25%FS (tipico) | ≤±0,5%FS (massimo) |
| Coefficiente di temperatura del punto zero | ±0,03%FS/℃ (≤100kPa) | ±0,02%FS/℃ (>100kPa) |
| Coefficiente di temperatura a fondo scala | ±0,03%FS/℃ (≤100kPa) | ±0,02%FS/℃ (>100kPa) |
| Stabilità a lungo termine | ±0,2%FS/anno (massimo) |
