Caratteristiche
● Progettato interamente in acciaio inossidabile 316L, con grado di protezione IP68.
● Più di 2 volte la sovrapressione e fino a 5 volte la sovrapressione per una portata inferiore a 5 metri.
● Design anti-interferenza e protezione contro i fulmini.
● Alta precisione, alta stabilità e alta affidabilità.
Aree di applicazione
● Industrie petrolifere, chimiche ed energetiche.
● Approvvigionamento idrico urbano, esplorazione idrologica, geologia.
● Settori quali il rilevamento e il controllo della pressione dei fluidi.
Panoramica del prodotto

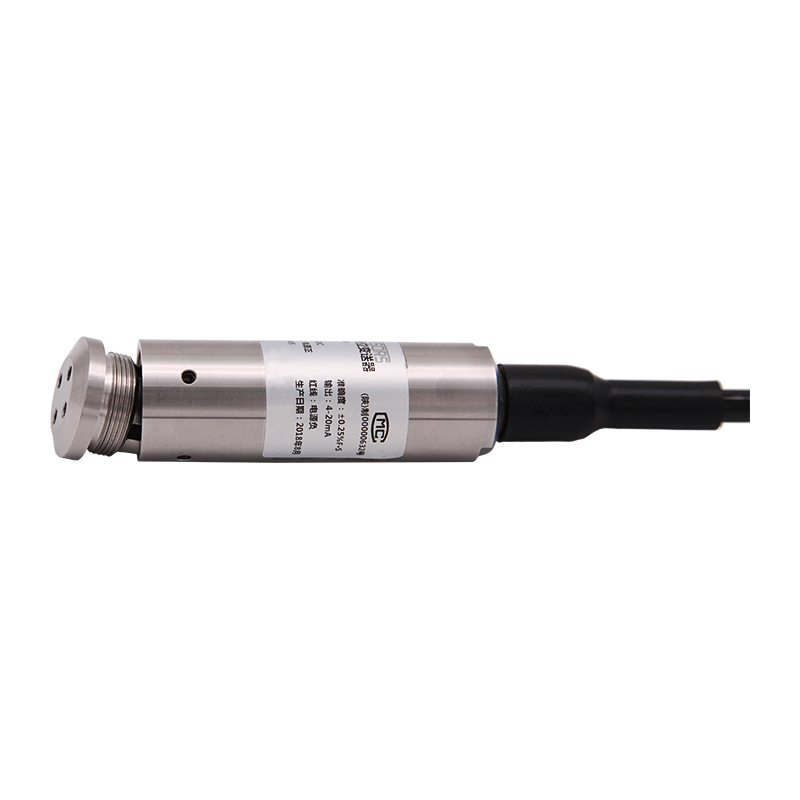

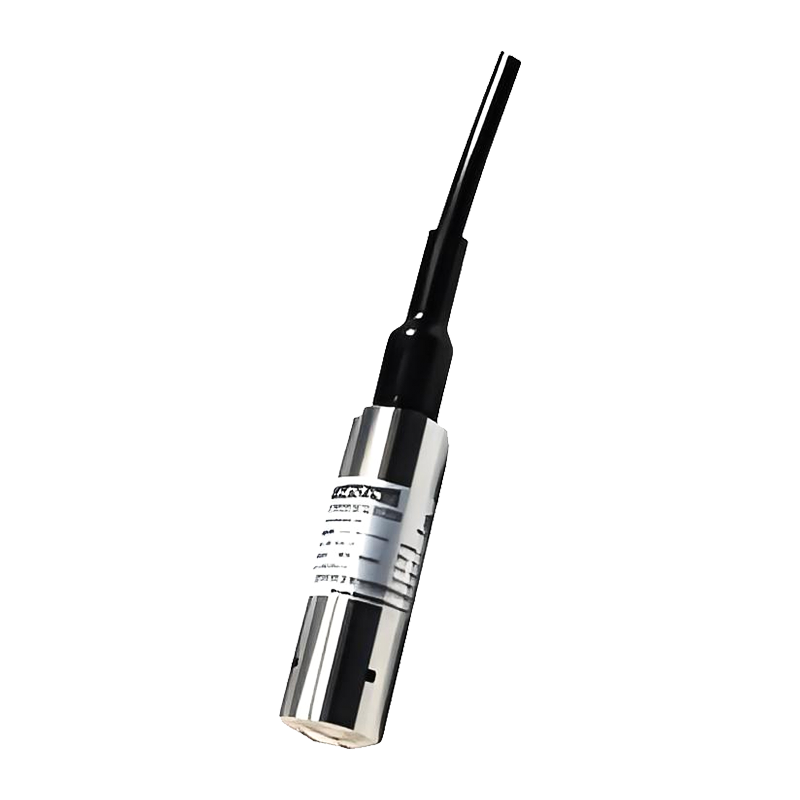

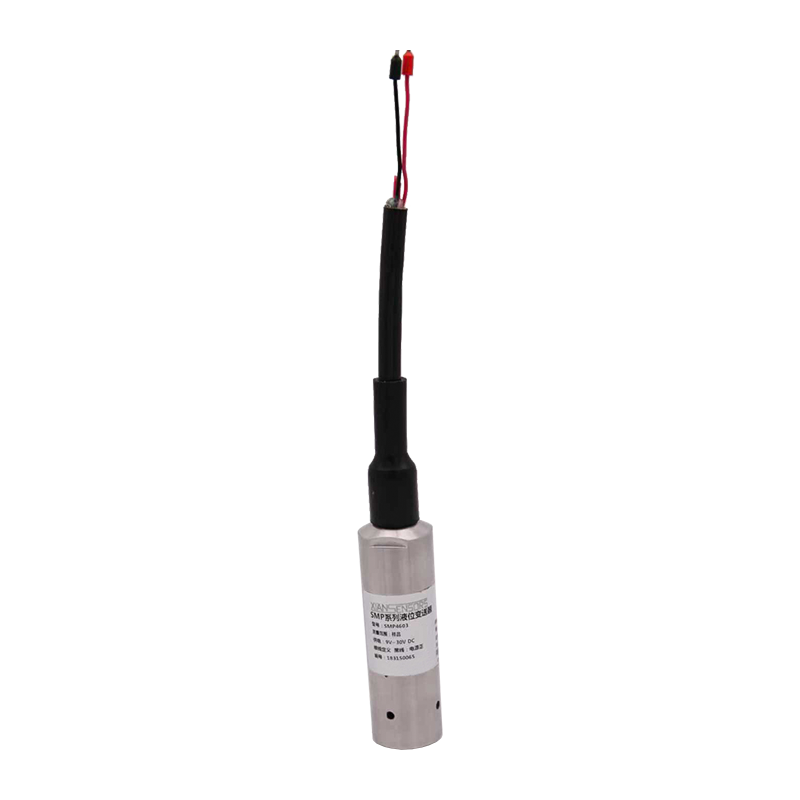

Il trasmettitore di livello sommergibile per uso generale AI-LE utilizza come elemento di misura un sensore di pressione al silicio diffuso ad alte prestazioni. Misura la pressione idrostatica del liquido, che è proporzionale alla profondità del liquido, e la converte in un segnale di uscita di corrente o tensione standard attraverso un circuito di condizionamento del segnale per ottenere una misurazione accurata della profondità del liquido.
Questo prodotto è adatto per misurare il livello dei liquidi di vari fluidi nei sistemi petrolchimici, metallurgici, energetici, farmaceutici, di approvvigionamento idrico e di drenaggio e altri settori.
Struttura esterna: (unità: mm)
Parametri tecnici:
| Parametri di pressione |
| Gamma | 0 mH2O～1 mH2O┅200 mH2O |
| Sovraccarico | 2 volte la pressione di fondo scala, 5 volte la sovrapressione per intervalli che includono 5 mH2O. |
| Parametri elettrici |
| Tipo di uscita | Tipo attuale | Tipo di tensione |
| Alimentazione | 9~30 V CC | 12~30 V CC |
| Segnale di uscita | 4mA~20mA CC (sistema a due fili) | 0/1 V~5/10 V CC (sistema a tre fili) |
| Resistenza di carico | ≤（U-9）/0,02 Ω (sistema a due fili) | ≥10k (sistema a tre fili) |
| Parametri strutturali |
| Recinto | Acciaio inossidabile |
| Sensore | Acciaio inossidabile 316L |
| Anello di tenuta | Gomma fluorurata |
| Cavo | Cavo speciale in polietilene ∅7,5 mm |
| Livello di protezione | IP68 |
| Condizioni ambientali |
| Idoneità ai media | Vari fluidi che non corrodono l'acciaio inossidabile 316L e la gomma fluorurata |
| Temperatura di compensazione | -10℃~80℃ |
| Temperatura operativa | -20℃~85℃ |
| Temperatura di conservazione | -40℃~125℃ |
| Indicatori di prestazione |
| Precisione | ±0,25% FS (tipico) | ±0,5%FS (massimo) |
| Errore di temperatura del punto zero | ±0,05%FS/℃ (≤5 mH2O) | ±0,02%FS/℃ (>5 mH2O) |
| Errore di sensibilità | ±0,05%FS/℃ (≤5 mH2O) | ±0,05%FS/℃ (>5 mH2O) |
| Stabilità a lungo termine | ±0,3%FS/anno (massimo) |
