Descrizione del prodotto
Tipo di dispositivo: un servocontrollore per porte di ascensori ad alte prestazioni progettato per la gestione di precisione dei sistemi di porte di ascensori.
Metodo di controllo: utilizza il controllo PWM vettoriale spaziale a circuito chiuso.
Compatibilità del sistema: progettato specificamente per funzionare con il servomotore a magnete permanente MT01-TB-120W.
Requisiti di alimentazione: funziona con una tensione di ingresso monofase di 176~264 V CA (50/60 Hz).
Caratteristiche principali

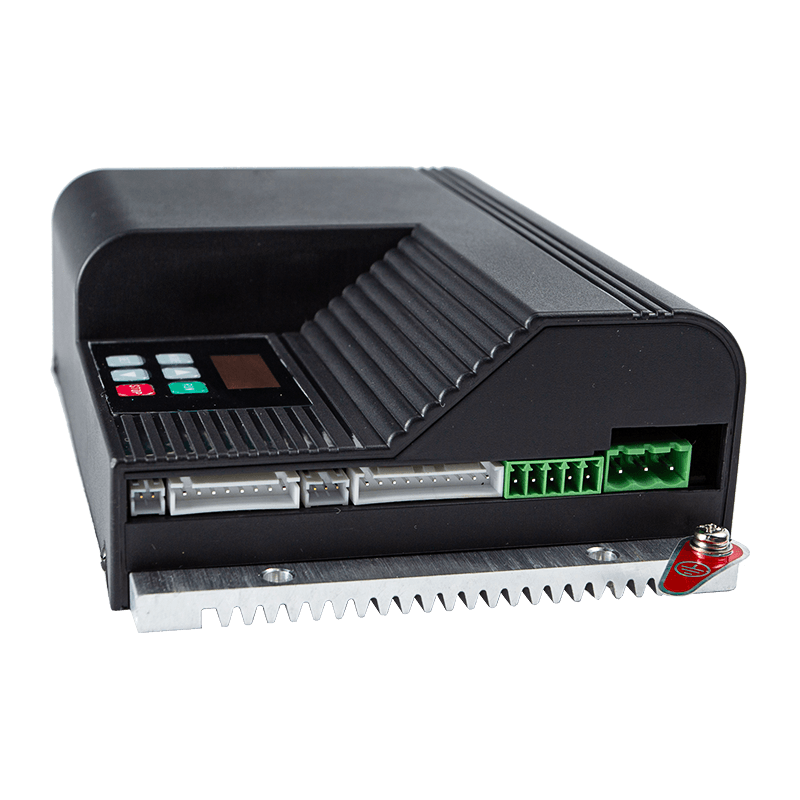

Monitoraggio completo: dispone di un display digitale che tiene traccia della velocità di uscita, della corrente, della tensione della sbarra collettrice, della posizione della porta e del tempo di funzionamento totale.
Messa in servizio one-touch: include una funzione automatizzata di "debug con un solo tasto" (A-c) che misura la larghezza della porta e verifica la posizione iniziale.
Parametrizzazione estesa:
Curve porta (gruppi O e C): consente la regolazione fine di quattro diversi ingranaggi di velocità, comprese specifiche distanze di buffer, velocità di accelerazione e decelerazione sia per i cicli di apertura che di chiusura.
Parametri tecnico (gruppo F): gestisce le coppie di poli del motore, le linee dell'encoder e le funzioni di uscita relè.
I/O flessibile: dotato di otto ingressi digitali (per segnali come allarmi antincendio, sensori di sicurezza e comandi porte) e tre uscite relè per allarmi di stato o di guasto.
Logica avanzata: supporta le modalità del segnale di gate con commutazione del livello e del fronte e include tempi di valutazione regolabili per il blocco della porta.
Applicazioni
Applicazione principale: gestione del funzionamento delle porte scorrevoli di ascensori/ascensori.
Modalità specializzate: include una modalità demo (F1.4) per cicli di prova continui del meccanismo della porta.
Sistemi integrati: supporta la comunicazione TTL per la copia dei dati e l'impostazione/debug di parametri esterni.
Parametri di prestazione del prodotto
| Tensione in ingresso | 176–264 VCA, 50/60 Hz |
| Compatibilità motore | Supporta motori brushless o servomotori controllabili da 24 V CC; corrente massima in uscita 7,5 A; potenza massima in uscita 150W |
| Alimentazione | Alimentatore switching integrato da 24V |
| Comunicazione | Dotato di funzione di rete di comunicazione RS-485 |
| Segnali di ingresso | Apri, Chiudi, Antipizzicamento/Protezione incendio, Arrivo, Protezione termica motore |
| Segnali di uscita relè | Posizione aperta raggiunta, Posizione chiusa raggiunta, Allarme guasto |
| Gamma di applicazione | Esporta porte per ascensori, porte per ascensori per ville e sistemi di operatori per porte appositamente personalizzati |
