Descrizione del prodotto
Tipo di dispositivo: si tratta di un convertitore di frequenza progettato specificamente come controller asincrono CA per porte di ascensori.

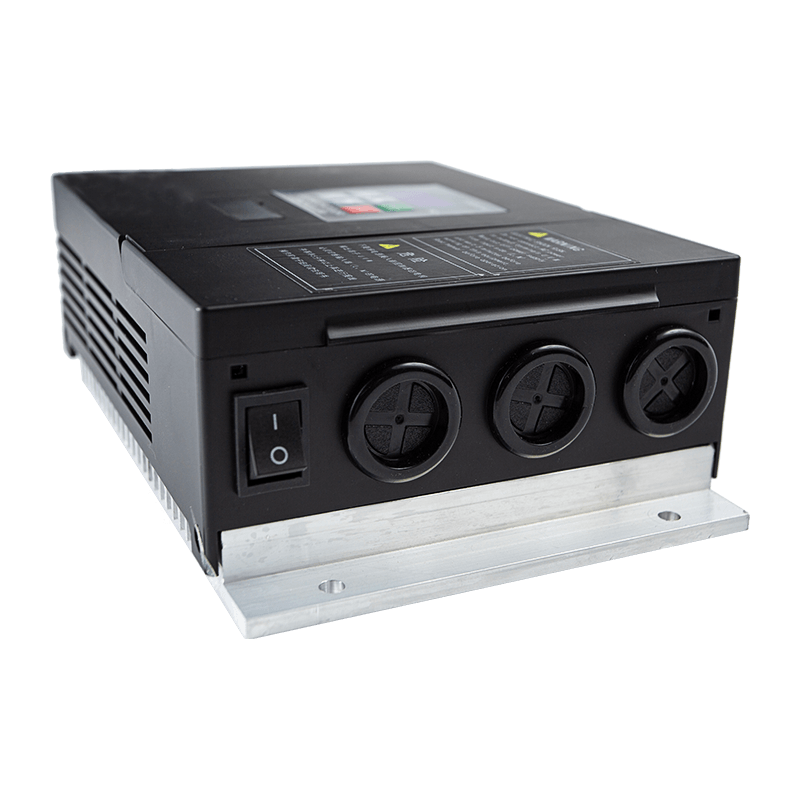

Interfaccia di sistema: è dotata di una tastiera digitale con display per la navigazione, la modifica dei parametri (tipi “p”, “n” e “d”) e il monitoraggio.

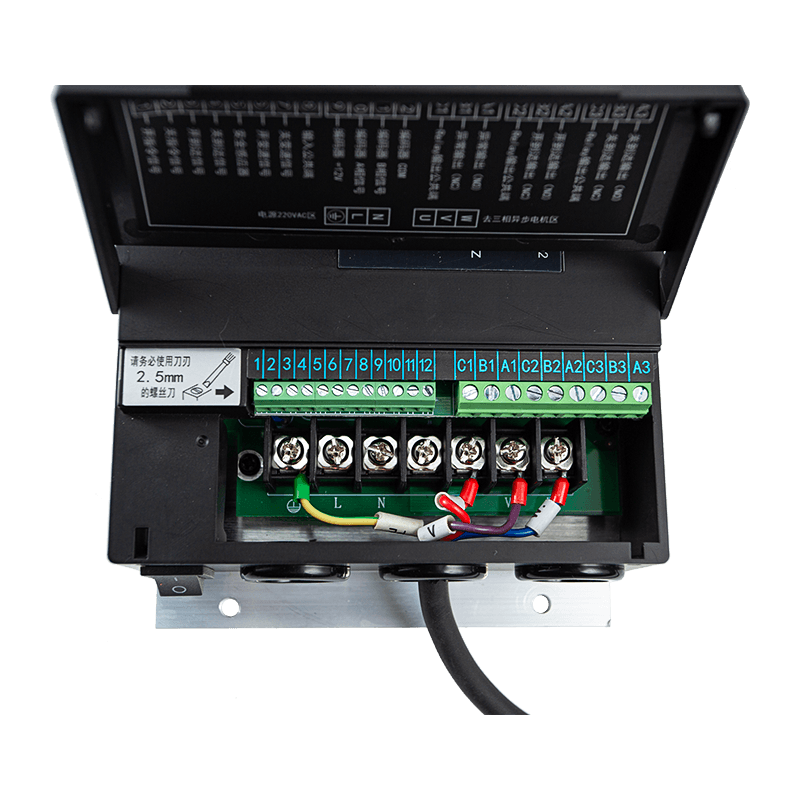

Alimentazione e connettività: l'unità utilizza un'alimentazione monofase e include terminali per il collegamento del motore, segnali di ingresso (aperto/chiuso/limite) e uscite di errore.
Applicazioni
Utilizzo principale: controllo dei cicli di apertura e chiusura delle porte di ascensori/ascensori.
Modalità operative: supporta diverse modalità di esecuzione specializzate, tra cui:
- Modalità Encoder e Encoder Circle.
- Modalità interruttore a 4 posizioni e interruttore circolare a 4 posizioni.
- Modalità di comunicazione tramite RS-485 per il controllo del sistema integrato.
- Modalità manuale per test e configurazione.
Caratteristiche principali
Curve della porta personalizzabili: gli utenti possono ottimizzare il movimento della porta regolando i parametri di accelerazione, decelerazione e frequenza nelle diverse fasi del ciclo di apertura/chiusura.
Controllo di coppia programmabile: include un livello di boost di coppia CC (P05) e impostazioni specifiche della corrente di mantenimento (d40, d41) per mantenere la posizione della porta una volta completamente aperta o chiusa.
Logica di controllo flessibile: il controller consente la selezione della logica del segnale di ingresso (normalmente aperto o normalmente chiuso) e offre molteplici modalità di controllo (tastiera, terminale o comunicazione).
Monitoraggio in tempo reale: il sistema monitora e visualizza un'ampia gamma di dati, tra cui frequenza di uscita, corrente, posizione della porta, larghezza della porta (impulsi) e tempi di funzionamento totali.
Sicurezza: è disponibile una funzione di protezione tramite password (P41) per bloccare i parametri e impedire modifiche accidentali o non autorizzate.
Vantaggi
Precisione e fluidità: fornendo fino a sei diversi tempi di accelerazione/decelerazione sia per l'apertura che per la chiusura, il controller garantisce un funzionamento meccanico fluido e una curva di funzionamento di alta qualità.
Protezione completa: l'azionamento include protezioni integrate contro sovracorrente, sovratensione, sottotensione e sovraccarico, che proteggono sia il controller che il motore da eventuali danni.
Risoluzione dei problemi semplificata: un elenco completo di codici di errore (ad esempio, SC1 per sovracorrente, Er1 per guasto dell'impulso dell'encoder) consente ai tecnici di diagnosticare e risolvere rapidamente i guasti.
Pronte all'uso: le unità vengono spedite con la regolazione automatica completata in fabbrica per gli impulsi di larghezza della porta e i parametri di funzione, consentendo un funzionamento di base immediato.
Parametri di prestazione del prodotto
| Tensione in ingresso | 176–264 VCA, 50/60 Hz |

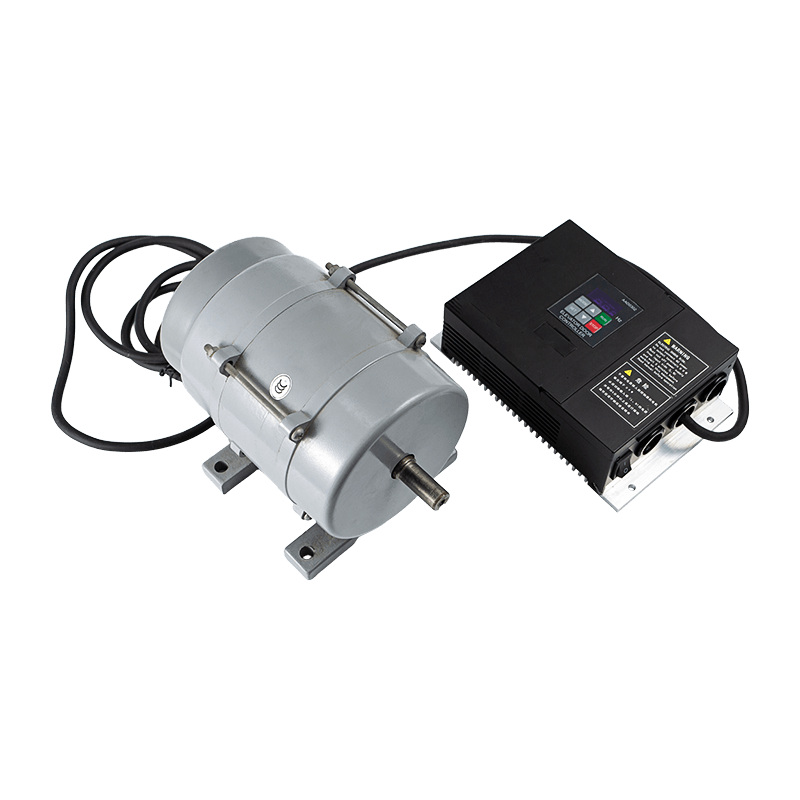

| Compatibilità motore | Supporta servomotori ad alta tensione o motori asincroni ad alta tensione; corrente di uscita massima 3A, potenza di uscita massima 500W |
| Segnali di ingresso | Apre, Chiude, Antipizzicamento/Protezione incendio, Posizione raggiunta, Protezione termica motore |
| Segnali di uscita relè | Posizione aperta raggiunta, Posizione chiusa raggiunta, Allarme guasto |
| Gamma di applicazione | Compatibile con il modello Panasonic AAD03020 |
