Descrizione e applicazioni del prodotto
Utilizzo primario: questo controller è progettato specificatamente per gestire il funzionamento delle porte scorrevoli per celle frigorifere.

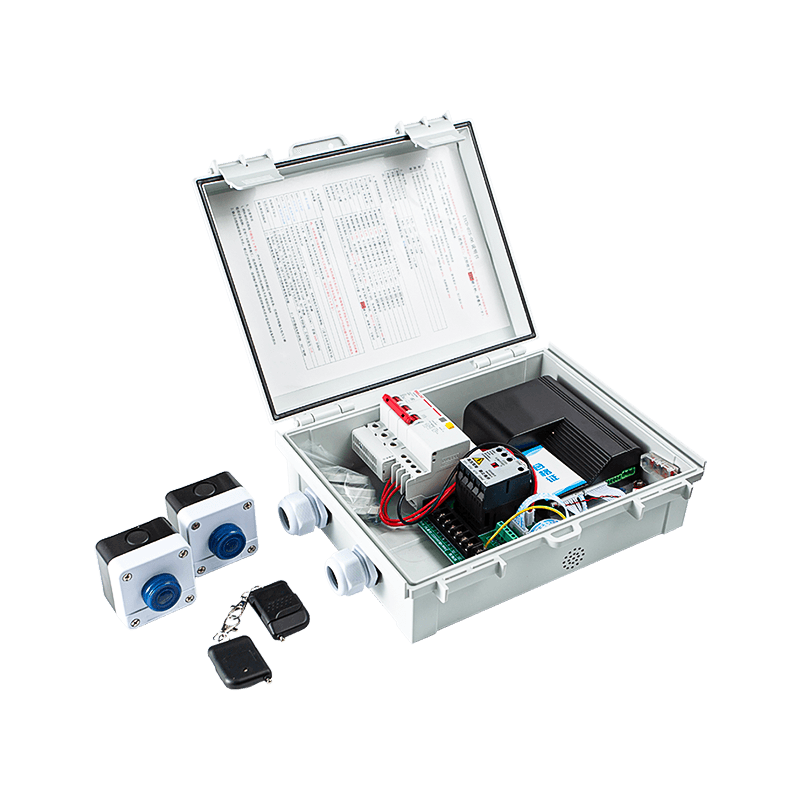

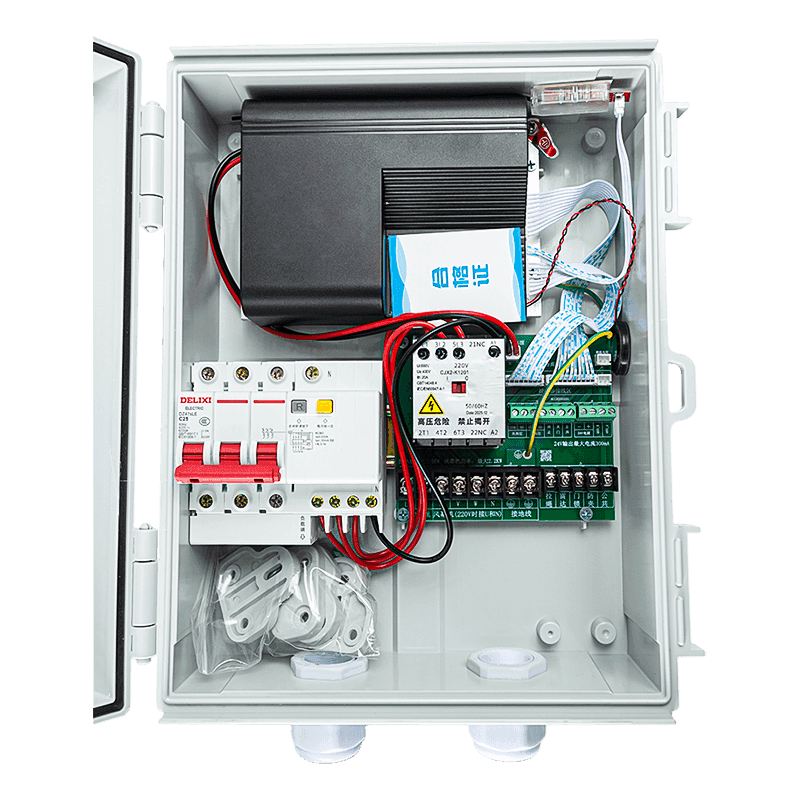

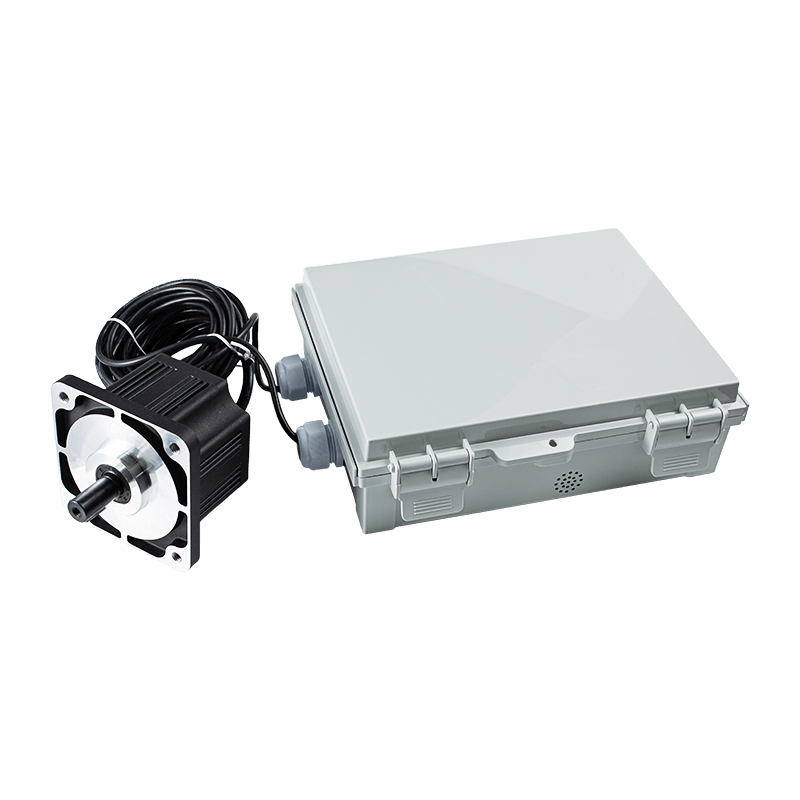

Componenti del sistema: il sistema include in genere la scatola di controllo AIG-1500P-02Y, il controller AIG-750L-06 (disponibile nei modelli vocali o touch screen) e un motore brushless CC compatibile.
Ambiente target: progettati per celle frigorifere, i motori compatibili sono costruiti per funzionare a temperature comprese tra -30°C e 60°C.
Caratteristiche principali
Funzionamento personalizzabile: gli utenti possono regolare un'ampia gamma di parametri, tra cui velocità di apertura/chiusura, coppia e tempi di chiusura ritardata.
Monitoraggio avanzato: il sistema include un menu di monitoraggio (parametri N01-N24) per monitorare dati in tempo reale come frequenza di uscita, corrente, posizione della porta, registrazioni di guasti e tempi di funzionamento totali.
Interfaccia e indicatori: il display del tubo digitale utilizza codici specifici per indicare lo stato:
Standby: Visualizza "000".
Segnali di ingresso: identifica fonti come telecomandi (100), cordini (200), radar (300) e sensori anti-pizzicamento (400).
Stato operativo: mostra se la porta si sta aprendo (001) o chiudendo (002).
Periferiche integrate: il controller gestisce componenti esterni come cavi scaldanti (fino a 1KW) e barriere d'aria (fino a 2,2KW).
Vantaggi e funzioni di sicurezza
Protezioni di sicurezza: il sistema dispone di impostazioni di coppia anti-pizzicamento e tempi di determinazione per prevenire incidenti.
Nota: la protezione da intrappolamento non è attiva entro 20 cm dalle posizioni completamente aperte o chiuse.
Affidabilità: i motori sono dotati di isolamento di grado B e sono resistenti all'umidità, il che li rende adatti agli ambienti ad alta umidità tipici delle celle frigorifere.
Facilità di manutenzione: il controller registra gli ultimi quattro guasti (E01-E99), consentendo ai tecnici di diagnosticare rapidamente problemi come guasti al sensore Hall (E02), sottotensione (E05) o sovravelocità (E15).
Controllo flessibile: supporta molteplici modalità di lavoro, tra cui il funzionamento con clic del pannello o modalità di controllo esterno (radar, cavo di trazione, ecc.).
Nota importante sulla sicurezza: per evitare elettricità indotta da alta tensione e il rischio di scosse elettriche, il filo di terra del motore deve essere collegato al segno di messa a terra del controller.
Parametri di prestazione del prodotto
| Tensione in ingresso | 176–264 V CA, 50/60 Hz |
| Controllo motorio | Supporta motore brushless CC ad alta tensione, potenza di uscita massima 1500 W |
| Segnali di ingresso | Apertura, chiusura, arresto, protezione antischiacciamento/incendio, blocco porta, resistenza rilevamento temperatura radar, ecc. |
| Uscite | Motore della barriera d'aria da 380 V CA, elemento riscaldante da 220 V CA, cicalino, uscita in posizione aperta, uscita in posizione chiusa |
| Comunicazione | Un'interfaccia RS-485 per il controllo in rete |
| Gamma di applicazione | Porte per celle frigorifere, porte scorrevoli industriali per carichi pesanti |
