Controller per porta dell'ascensore DC senza spazzole

Descrizione del prodotto

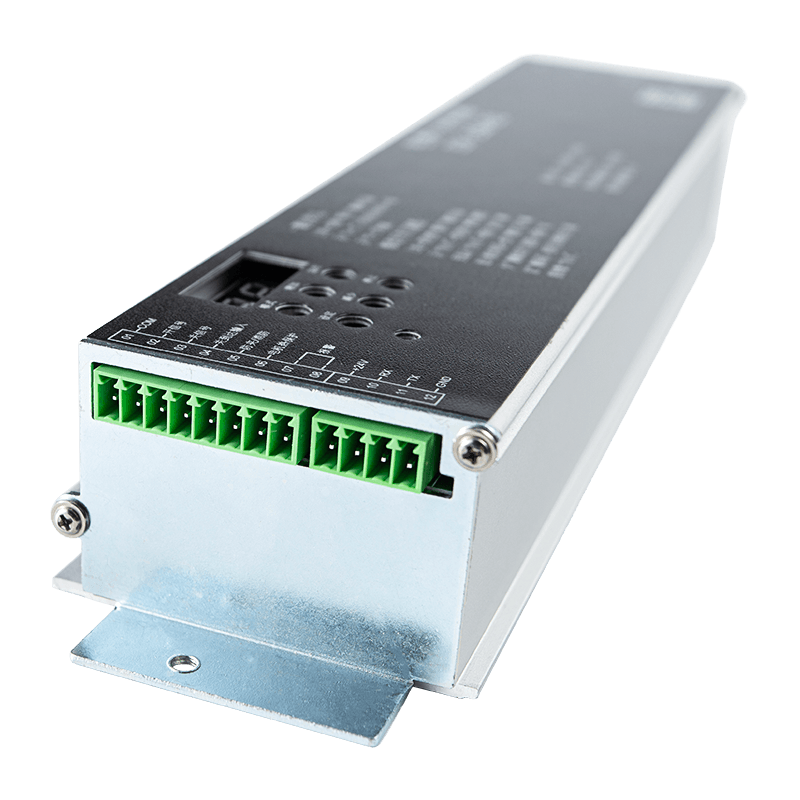

Modello: L'AIG-150E-02 è un controller CC senza spazzole progettato specificamente per le porte degli ascensori.

Alimentazione e ingresso: funziona con un ingresso monofase da 220 V utilizzando un metodo di cablaggio a tre fili (telecomunicazioni).

Compatibilità del sistema: è progettato per funzionare con motori CC brushless, in particolare il modello MT02-WS-100W.

Applicazioni

Utilizzo principale: il dispositivo funge da controller per porte scorrevoli.

Impostazioni specifiche: il sistema include configurazioni per tipi specifici di porte, come i cancelli sanitari (sia in versione sincrona con encoder che in versione DC brushless).

Ambiente: i motori compatibili come MT01-YC-43W sono classificati per temperature di funzionamento comprese tra -20°C e 50°C.

Caratteristiche principali

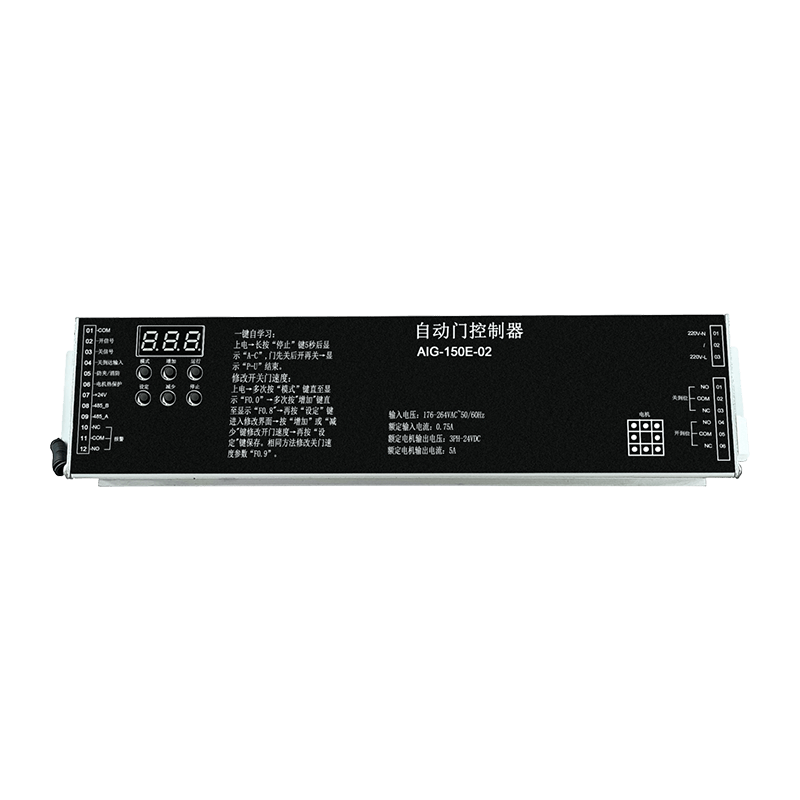

Monitoraggio dello stato: un display a tubo digitale fornisce feedback in tempo reale sullo stato operativo, come la misurazione automatica della larghezza della porta (A_c), l'apertura normale (Uoo) e la chiusura (Uco).

Parametri personalizzabili:

Parametri utente (serie P): consente la regolazione delle velocità di apertura/chiusura, dei tempi di ritardo della chiusura automatica e della coppia antipizzicamento.

Parametri tecnici (serie F): forniscono un controllo più approfondito sulle coppie di poli del motore, sui rapporti di riduzione e sulle impostazioni avanzate KP/KI dell'anello di velocità per un'accelerazione e una decelerazione fluide.

Controllo della coppia: il controller gestisce varie fasi di coppia, tra cui la coppia iniziale, la coppia antipizzicamento e la coppia di mantenimento una volta che la porta è in posizione.

Modalità operative: supporta modelli primario-secondario, modalità batteria di emergenza e una modalità demo obsoleta per test,

Vantaggi e funzioni di sicurezza

Protezioni di sicurezza: il controller include un rilevamento di blocco integrato (con sensibilità regolabile) per identificare quando il percorso di una porta è ostruito.

Strumenti diagnostici: un sistema completo di risoluzione dei problemi identifica guasti specifici, come guasto encoder/Hall (E02), sovratensione (E05) e sovraccarico del motore (E18).

Integrità operativa: per garantire la sicurezza, il sistema richiede un'installazione professionale, una messa a terra rigorosa del filo di terra e l'uso di cavi schermati per encoder per evitare interferenze.

Funzionalità di manutenzione: il controller tiene traccia delle ore di lavoro accumulate e consente un "recupero dei parametri" per ripristinare il dispositivo alle impostazioni di fabbrica per tipi di cancelli specifici.
