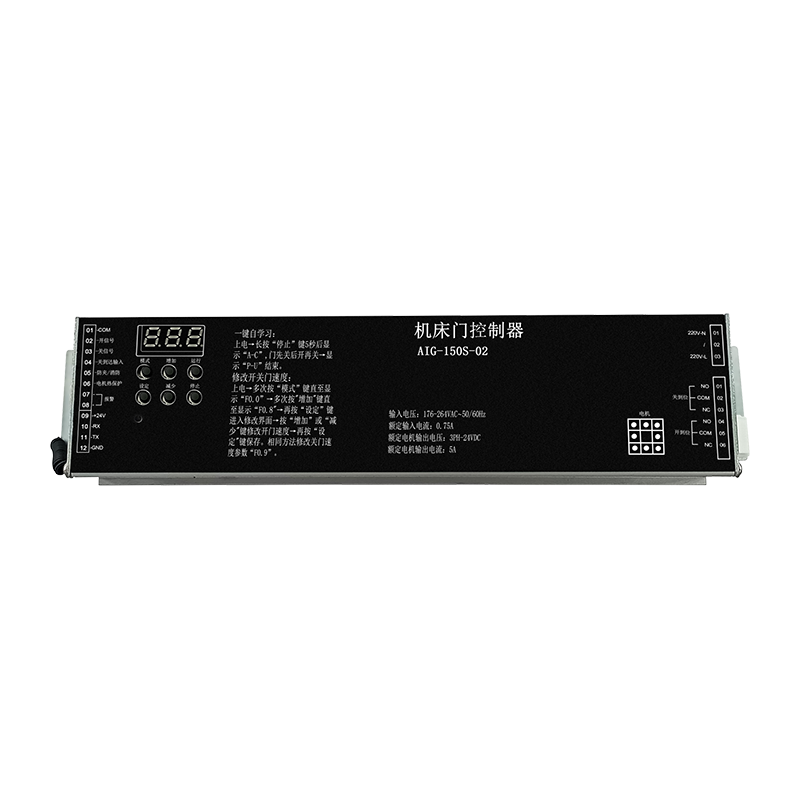

Descrizione e applicazioni del prodotto
Applicazione target: questo controller è progettato specificamente per il funzionamento automatizzato delle porte delle macchine utensili.
Tipo di sistema: è un controller brushless CC che utilizza il controllo PWM vettoriale spaziale a circuito chiuso completo per gestire il movimento del motore.
Profilo fisico: L'unità è compatta, con dimensioni di 261 x 64 x 41 mm (LxWxH).
Caratteristiche principali
Debug con un solo tasto: il sistema include una funzione di autoapprendimento "A-c" semplificata che misura automaticamente la corsa della porta e identifica l'angolo iniziale del motore.
Interfaccia di controllo completa: una tastiera digitale consente agli utenti di passare da una modalità all'altra, monitorare i dati in tempo reale (velocità e corrente) e modificare i parametri di funzione.
Curve operative multilivello:
Gruppi di apertura (O) e chiusura ©: Supporta quattro distinti livelli di velocità (Lv1–Lv4) con impostazioni personalizzabili per accelerazione, decelerazione, "jerk" (fluidità) e distanze di ammortizzazione.
I/O configurabili:
Ingressi: supporta segnali esterni per comandi di apertura/chiusura, interruttori di finecorsa e ingressi di collegamento di sicurezza/incendio.
Uscite relè: include tre relè che possono essere programmati per 15 funzioni diverse, come segnalare quando la porta è completamente aperta/chiusa o indicare un guasto del controller.
Monitoraggio in tempo reale (parametri N): tiene traccia dei dati tecnici tra cui la tensione del bus CC, la posizione corrente dell'encoder, il tempo di funzionamento totale e il conteggio dei cicli della porta (fino a milioni di cicli).
Vantaggi e funzioni di sicurezza
Precisione e affidabilità: l'uso di cavi encoder schermati e di controllo a circuito chiuso garantisce il posizionamento preciso della porta e previene la fuoriuscita dei motori durante il funzionamento.
Protezioni di sicurezza:
Logica anti-pizzicamento: include “zone morte” programmabili e tempi di rilevamento dello stallo per prevenire lesioni o danni alle apparecchiature.
Protezione ambientale ed elettrica: dispone di protezione da sovratensioni indotte da fulmini e protezione termica del motore (tramite DI6 o DI5).
Diagnostica avanzata: il controller memorizza gli ultimi quattro guasti (ad esempio, E-01 per sovracorrente, E-02 per guasto encoder) per facilitare una rapida risoluzione dei problemi.
Stabilità: include protezione integrata contro sovratensione, sottotensione, stallo del motore e rotazione inversa.
Specifiche prestazionali del prodotto
| Tensione in ingresso | 176–264 VCA, 50/60 Hz |
| Motore brushless o servomotore controllabile da 24 V CC, corrente di uscita massima 7,5 A, potenza di uscita massima 150 W Interruttore di alimentazione 24V |
| Dotato di funzione di rete di comunicazione RS-485 |
| Segnali in ingresso | apertura, chiusura, antipizzicamento/incendio, arrivo, protezione surriscaldamento motore |
| Segnali di uscita relè | posizione aperta, posizione chiusa, errore |
| Gamma applicabile | porte per macchine utensili, porte funzionali appositamente personalizzate, ecc. |
