Descrizione del prodotto e valutazioni del sistema
Specifiche principali: il controller ha una potenza nominale di 0,75 kW e funziona con una tensione nominale di 220 V.

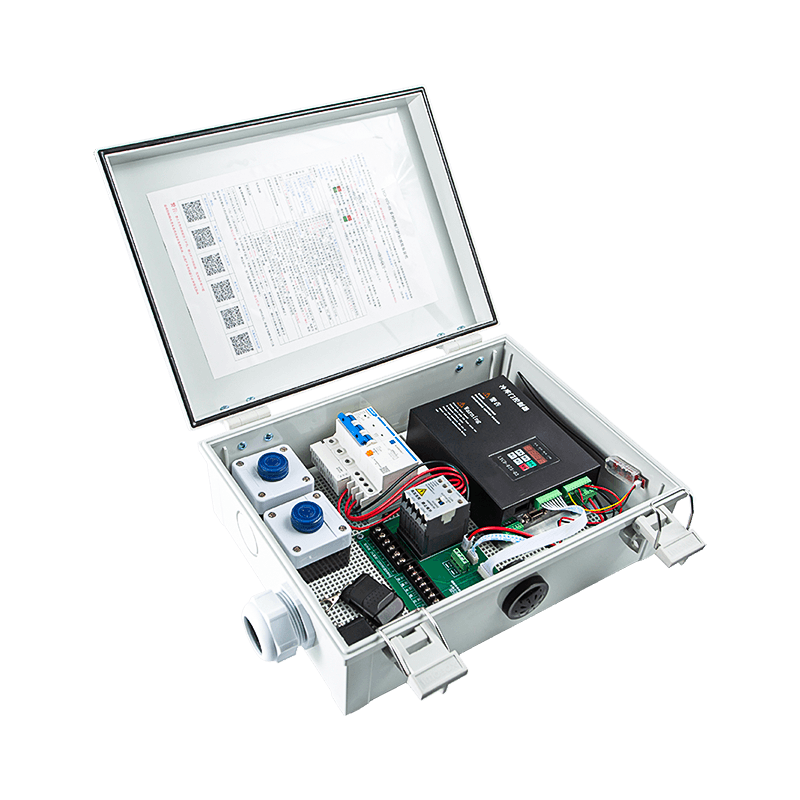

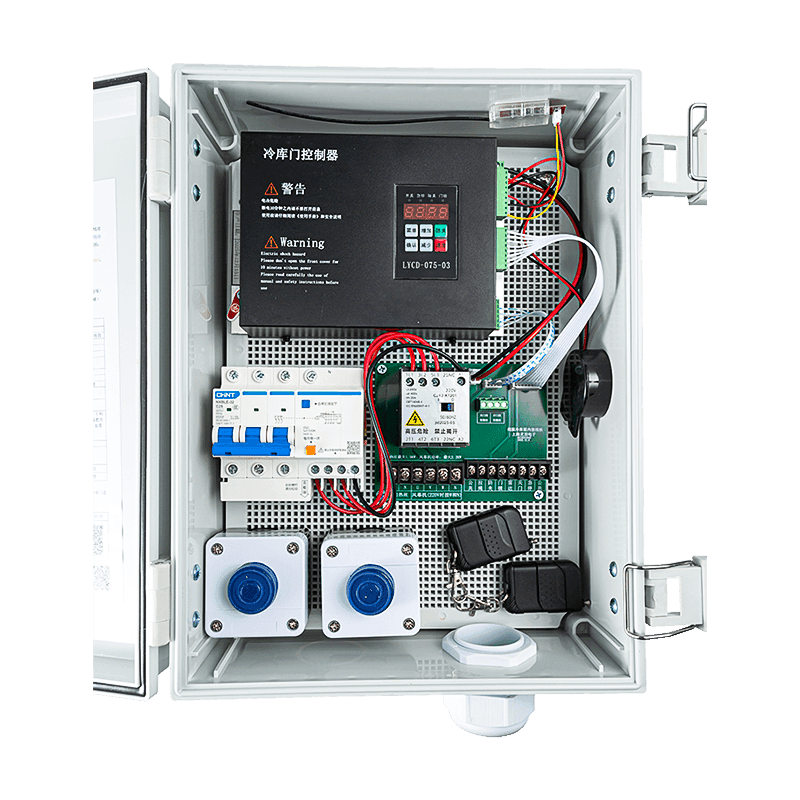

Integrazione del sistema: generalmente è alloggiato all'interno della scatola di controllo della porta del frigorifero AIG-1500L-01J.

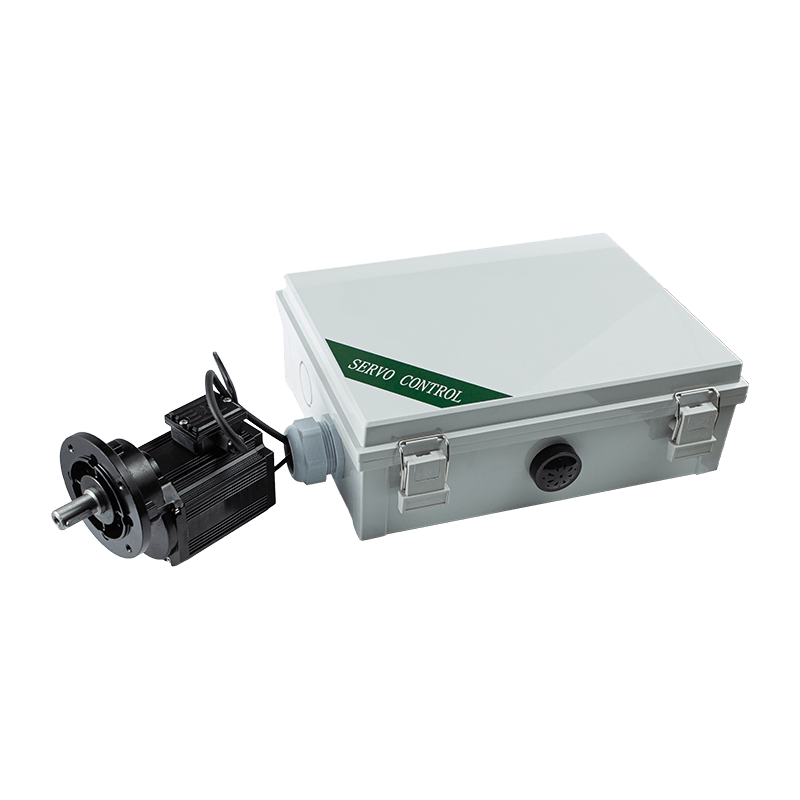

Motore compatibile: il sistema utilizza MT01-JS-45N (DLG-56S-45), un motoriduttore trifase a magnete permanente con una coppia nominale di 45 Nm e un rapporto di riduzione di 1:6,45.
Supporto periferiche: il controller include uscite dedicate per cavi di riscaldamento esterni (fino a 1KW a 220V) per prevenire il congelamento della porta e barriere d'aria esterne (fino a 2,2KW) per mantenere il controllo climatico.
Applicazioni
Ambiente primario: è progettato per impianti di conservazione frigorifera, per la gestione di porte scorrevoli pesanti che richiedono coppia e precisione elevate.
Resistenza ambientale: il sistema è costruito per resistere a condizioni difficili, con il motore classificato per temperature ambiente comprese tra -25°C e 50°C e umidità relativa fino al 95%.
Caratteristiche principali
Messa in servizio con guida vocale: il controller è dotato di un metodo di debug automatico in cui un altoparlante fornisce un conto alla rovescia e istruzioni vocali per guidare l'utente attraverso l'autotest della porta e la misurazione della larghezza.
Interfaccia I/O flessibile: fornisce terminali per un'ampia gamma di segnali esterni, inclusi tiranti, radar, serrature delle porte, arresti di emergenza e sensori anti-pizzicamento.
Parametrizzazione personalizzabile: gli utenti possono regolare nove velocità, corrente di avviamento del motore e coppie di serraggio specifiche per quando la porta raggiunge la posizione completamente aperta o chiusa.
Relè programmabili: tre uscite relè possono essere assegnate a varie funzioni, come la commutazione della barriera d'aria, i segnali di libreria occupata o le uscite di allarme.
Gestione remota: il sistema include un modulo ricevitore del telecomando con semplici procedure di abbinamento e cancellazione del codice per il funzionamento wireless.
Parametri di prestazione del prodotto
| Tensione in ingresso | 176–264 V CA, 50/60 Hz |
| Controllo motorio | Servomotoriduttore controllabile ad alta tensione, potenza massima in uscita 1500 W |
| Segnali di ingresso | Apertura, chiusura, arresto, antischiacciamento/protezione antincendio, serratura porta, radar, ecc. |
| Uscite | Motore della barriera d'aria da 380 V CA, elemento riscaldante da 220 V CA, cicalino, segnale di posizione aperta, segnale di posizione chiusa |
| Comunicazione | Un'interfaccia RS485, che consente il controllo in rete |
